Котельная автоматика. Блоки управления котлами.


Блок управления котлом БУК-МП-02 Блок снят c производства. Возможна замена на БУК-МП-11 без перемонтажа.

     Предназначен для автоматического управления паровым котлом, работающим на газообразном топливе низкого или среднего давления.
     Блок имеет два канала измерения и регулирования:
      - давления пара;
      - разрежения в топке;

 Руководство по эксплуатации (РЭ) для БУК-МП-02(pdf, 264 КБ)
 Приложение 1 к РЭ БУК-МП-02 (схема соединения)(jpg, 289 КБ)

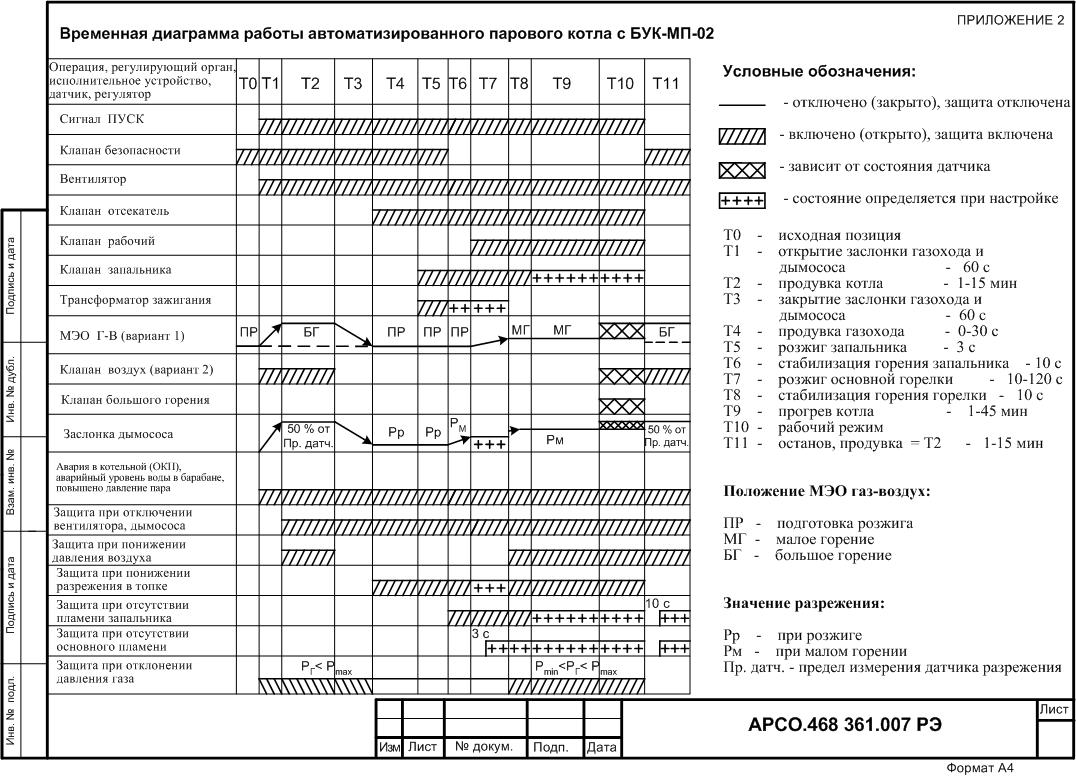

 Приложение 2 к РЭ БУК-МП-02 (временная диаграмма)(jpg, 178 КБ)
 Скачать всю документацию на БУК-МП-02(zip, 642 КБ)

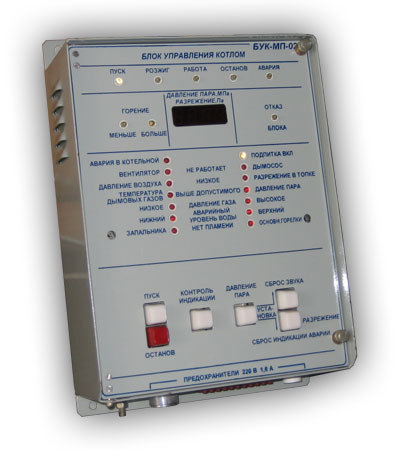

Блок управления котлом БУК-МП-02
Габаритные размеры: 340 x 230 x 120 (мм)
Масса: не более 4 (кг)
Питание: ~220/380 В +/-20%, 50 Гц

Функциональные возможности:

  • контроль герметичности клапанов;
  • автоматический пуск и останов котла в соответствии с выбранным алгоритмом работы;
  • автоматическое регулирование мощности горелки по заданному давлению пара;
  • автоматический останов котла при повышении давления пара до заданного уровня и последующий автоматический пуск при снижении давления ниже допустимого уровня;
  • измерение и автоматическое регулирование разрежения в топке;
  • регулирование уровня воды в барабане
  • световая и звуковая сигнализации, аварийный останов котла;
  • возможность ручного управления исполнительными механизмами от выносного пульта;
  • модификация блока по требованию заказчика (подробнее);

По заявке покупателя в комплект поставки могут входить:

  • блок коммутационных элементов БКЭ (коробка распределительная);
  • устройство контроля пламени (на основе фоторезистора, контрольного электрода или ультрафиолетового датчика);
  • высоковольтное устройство розжига;
  • датчики напора;
  • датчики тяги;
  • термодатчики;
  • фотодатчики;
  • манометры;
  • пульт ручного управления МЭО топлива, разрежения;
  • стенд для проверки блока БУК-МП-02.
