Блок управления котлом БУК-МП-03

     Блок управления БУК-МП-03 имеет различные модификации и предназначен для автоматического управления водогрейным котлом или печью, работающих на газообразном или жидком топливе низкого или среднего давления в соответствии с действующими нормативными документами.. Блок имеет до четырех каналов измерения и регулирования, в зависимости от модификации.
       - БУК-МП-03;
       - БУК-МП-03(А);
       - БУК-МП-03 АБЗ (для асфальтобетонных заводов);
       - БУК-МП-03(Б);
       - БУК-МП-03(П);
       - БУК-МП-03(У);

 Скачать документацию на все модификации БУК-МП-03 (zip, 3,47 МБ)

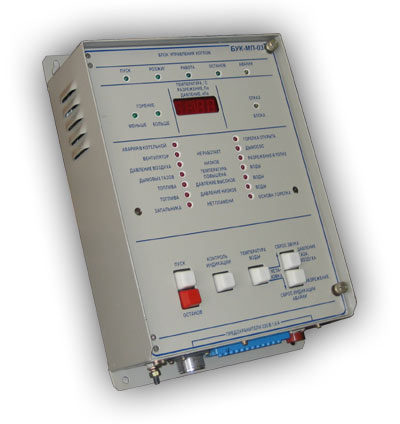

Блок управления котлом БУК-МП-03
Габаритные размеры: 340 x 230 x 120 (мм)
Масса: не более 4 (кг)
Питание: ~220/380 В +/-20%, 50 Гц

Функциональные возможности:

  • контроль герметичности клапанов;
  • автоматический пуск и останов котла в соответствии с выбранным алгоритмом работы;
  • автоматическое регулирование мощности горелки по заданной температуре теплоносителя;
  • измерение и автоматическое регулирование соотношения топливо – воздух;
  • измерение и автоматическое регулирование разрежения в топке;
  • автоматический останов котла при повышении температуры до заданного верхнего уровня и последующий автоматический пуск при понижении температуры до нижнего уровня;
  • световая и звуковая сигнализации, аварийный останов котла;
  • возможность ручного управления исполнительными механизмами от выносного пульта;
  • модификация блока по требованию заказчика (подробнее);


Блок управления котлом БУК-МП-03:

      Блок управления котлом БУК-МП-03 предназначен для автоматического управления водогрейным котлом, работающим на газообразном топливе низкого и среднего давления.
       Блок имеет четыре канала измерения и регулирования – температуры воды на выходе из котла, давление топлива и давление воздуха перед горелкой, разрежение в топке. Блок может работать с различными датчиками и исполнительными механизмами, позволяет осуществлять предпусковую проверку клапанов.

 Руководство по эксплуатации (РЭ) для БУК-МП-03(pdf, 291 КБ)

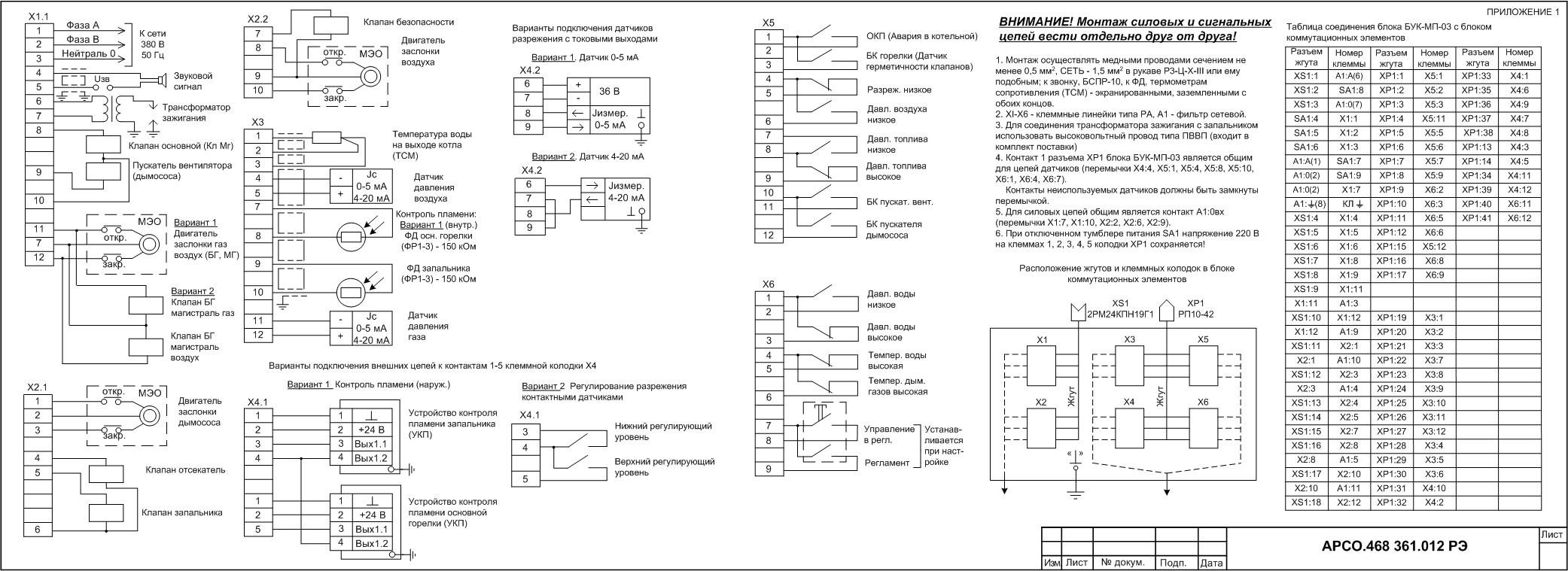

 Приложение 1 к РЭ БУК-МП-03 (схема соединения)(jpg, 296 КБ)
 Приложение 2 к РЭ БУК-МП-03 (временная диаграмма)(jpg, 184 КБ)
 Скачать всю документацию на БУК-МП-03(zip, 688 КБ)

Блок управления котлом БУК-МП-03(А):

      Блок управления БУК-МП-03 (А) предназначен для автоматического управления водогрейным котлом, работающим на газообразном топливе низкого и среднего давления совместно с горелками БГ группы «Амакс».
        Блок имеет четыре канала измерения и регулирования – температуры воды на выходе из котла, давление топлива и давление воздуха перед горелкой, разрежение в топке. Блок может работать с различными датчиками и исполнительными механизмами, позволяет осуществлять предпусковую проверку клапанов.

 Руководство по эксплуатации (РЭ) для БУК-МП-03 (А)(pdf, 288 КБ)

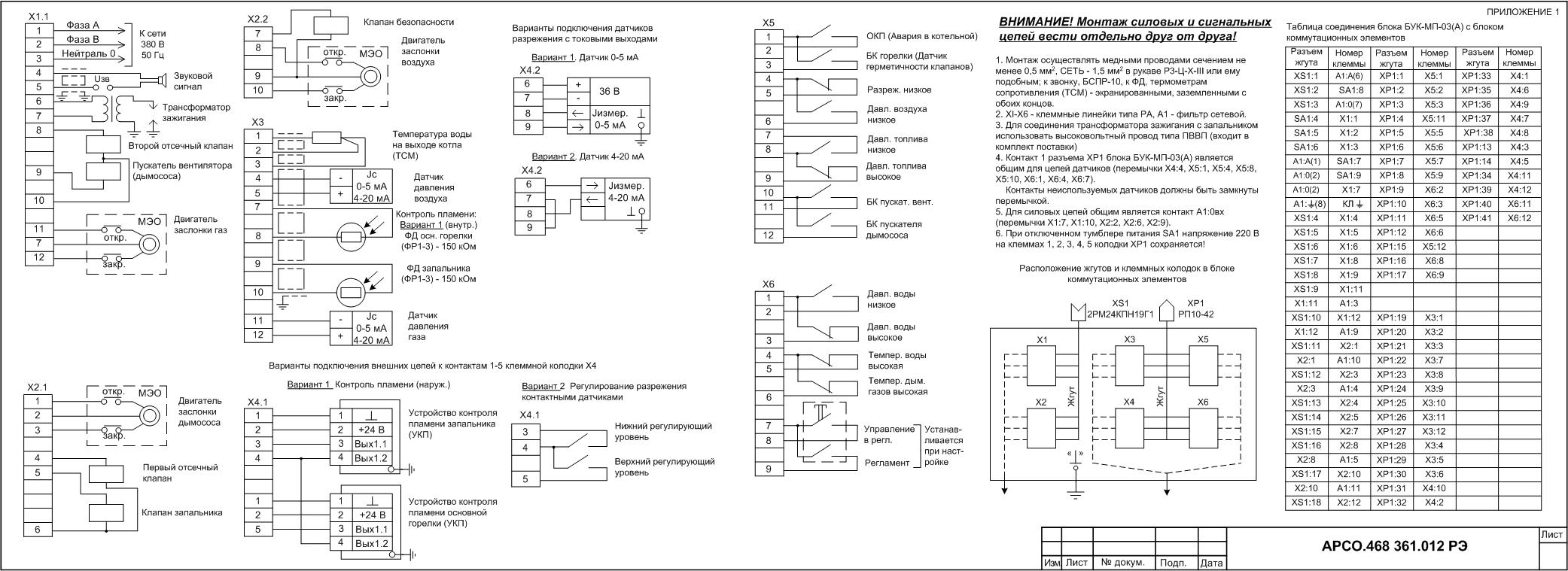

 Приложение 1 к РЭ БУК-МП-03 (А) (схема соединения)(jpg, 290 КБ)
 Приложение 2 к РЭ БУК-МП-03 (А) (временная диаграмма)(jpg, 184 КБ)
 Скачать всю документацию на БУК-МП-03 (А)(zip, 680 КБ)

Блок управления котлом БУК-МП-03 АБЗ:

      Блок управления БУК-МП-03 АБЗ предназначен для автоматического управления печью, работающей на газообразном топливе низкого и среднего давления.
       Блок имеет три канала измерения и регулирования – температуры продукта на выходе из сушильного барабана, давление топлива и давление воздуха перед горелкой, разрежение в топке; может работать с различными датчиками и исполнительными механизмами, позволяет осуществлять предпусковую проверку клапанов.

 Руководство по эксплуатации (РЭ) для БУК-МП-03 АБЗ(pdf, 335 КБ)

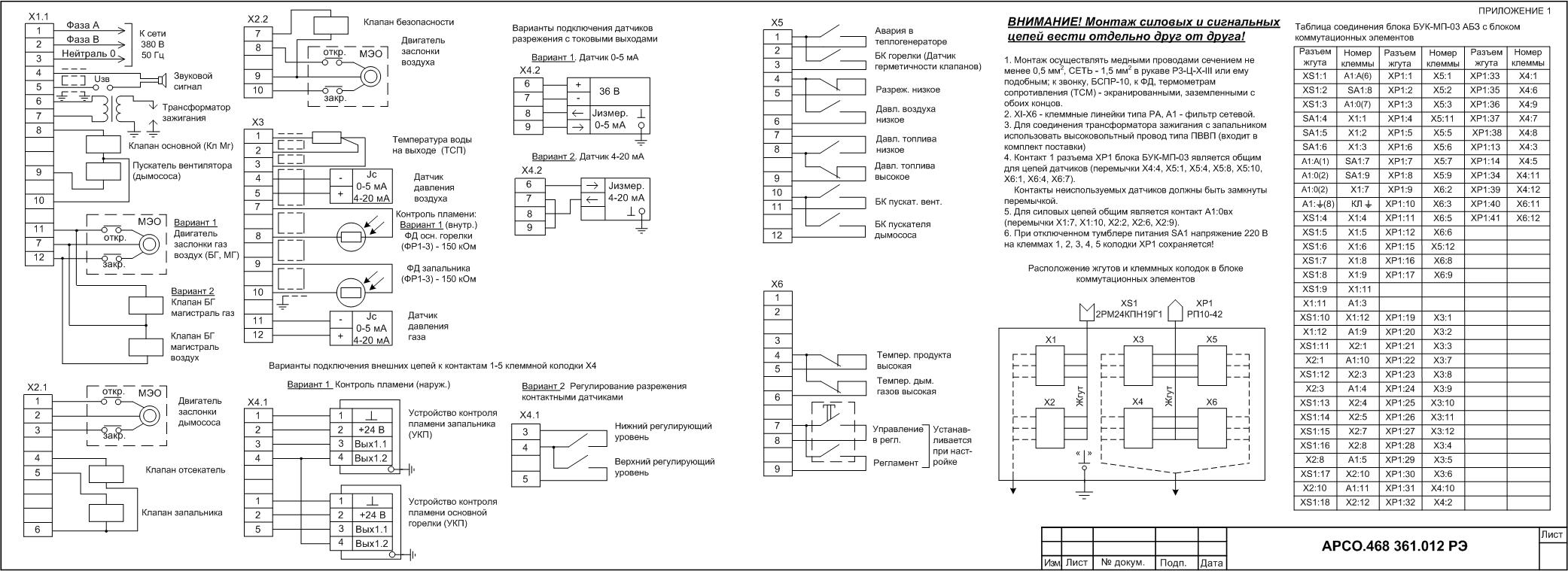

 Приложение 1 к РЭ БУК-МП-03 АБЗ (схема соединения)(jpg, 295 КБ)

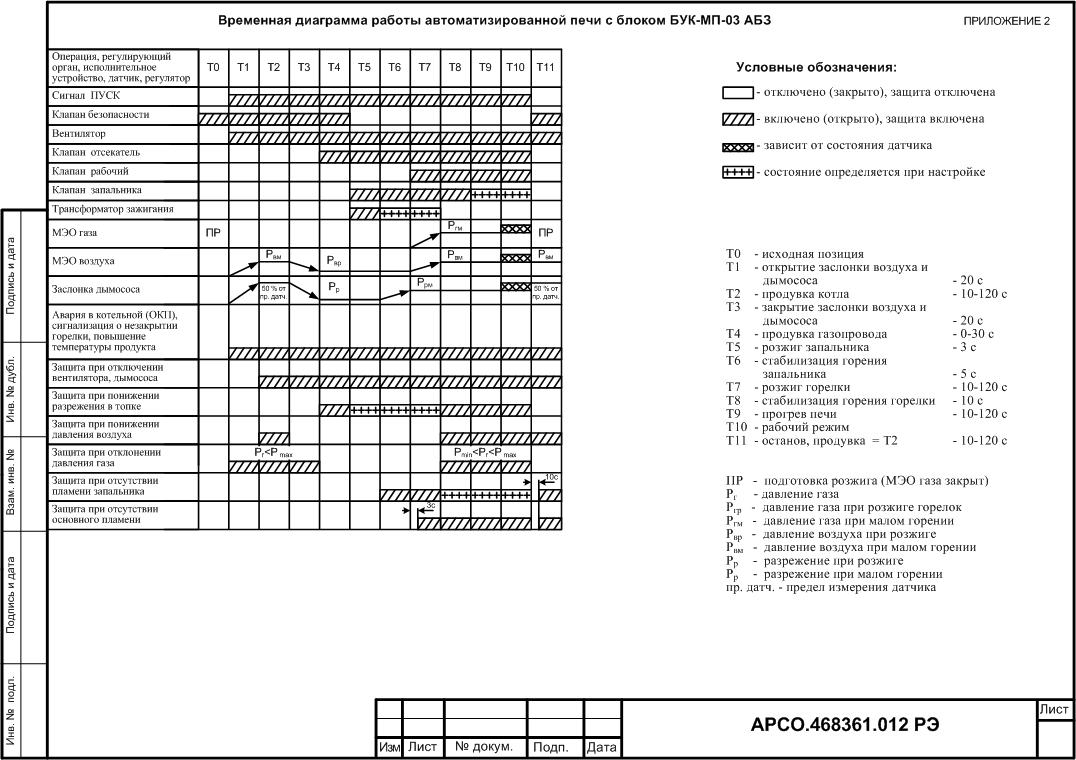

 Приложение 2 к РЭ БУК-МП-03 АБЗ (временная диаграмма)(jpg, 143 КБ)
 Скачать всю документацию на БУК-МП-03 АБЗ(zip, 676 КБ)

Блок управления котлом БУК-МП-03(Б):

      Блок управления БУК-МП-03 (Б) предназначен для автоматического управления водогрейным котлом, работающим на газообразном топливе низкого и среднего давления совместно.
        Блок имеет три канала измерения и регулирования – температуры воды на выходе из котла, давление топлива и разрежение в топке. Блок может работать с различными датчиками и исполнительными механизмами, позволяет осуществлять предпусковую проверку клапанов. Также обеспечивает регулирование по заданной зависимости топливо-разрежение

 Руководство по эксплуатации (РЭ) для БУК-МП-03 (Б)(pdf, 282 КБ)

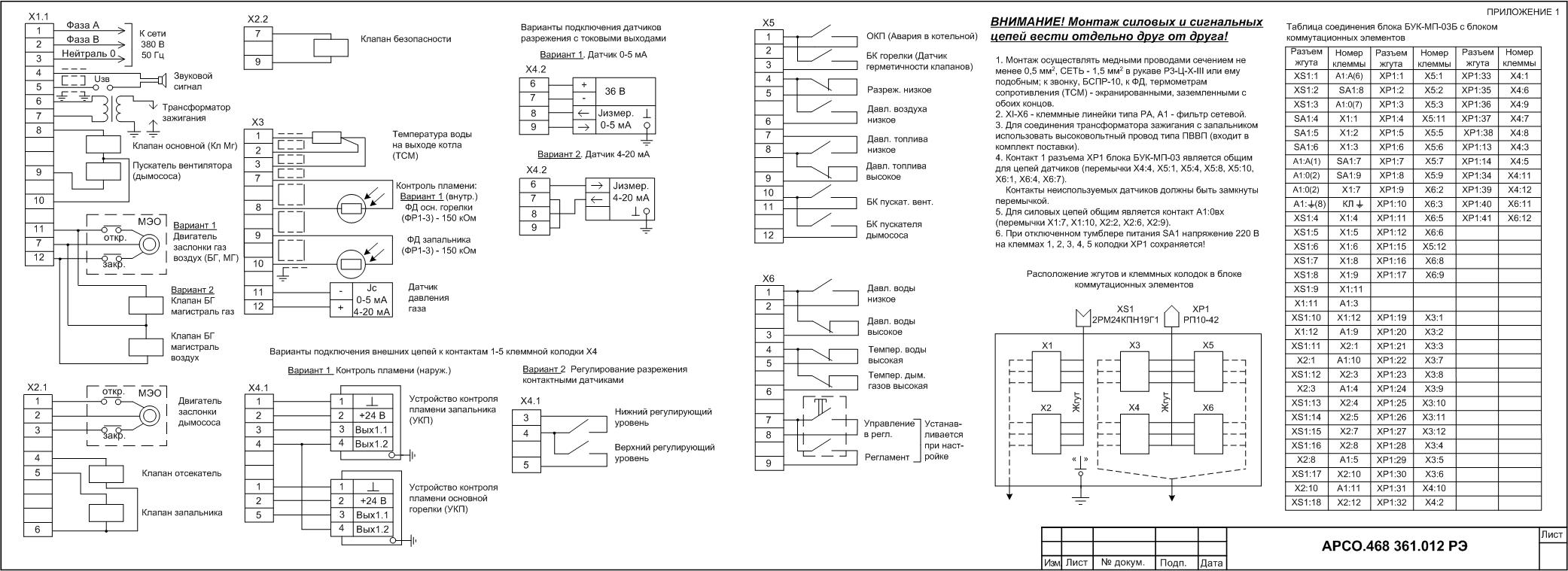

 Приложение 1 к РЭ БУК-МП-03 (Б) (схема соединения)(jpg, 284 КБ)

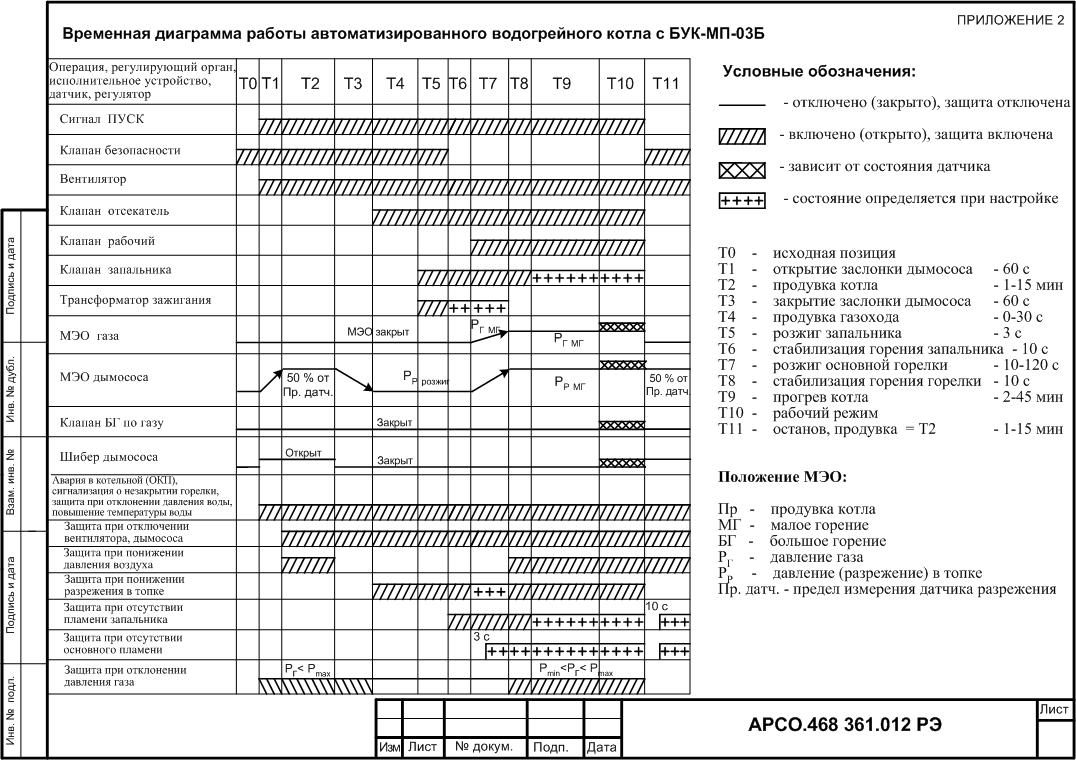

 Приложение 2 к РЭ БУК-МП-03 (Б) (временная диаграмма)(jpg, 182 КБ)
 Скачать всю документацию на БУК-МП-03 (Б)(zip, 666 КБ)

Блок управления котлом БУК-МП-03(П):

      Блок управления БУК-МП-03 (П) предназначен для автоматического управления печью, работающей на газообразном топливе низкого и среднего давления совместно.
        Блок имеет четыре канала измерения и регулирования – температуры продукта на выходе из печи, давление топлива и давление воздуха перед горелкой, разрежение в топке. Блок может работать с различными датчиками и исполнительными механизмами, позволяет осуществлять предпусковую проверку клапанов.

 Руководство по эксплуатации (РЭ) для БУК-МП-03 (П)(pdf, 290 КБ)
 Приложение 1 к РЭ БУК-МП-03 (П) (схема соединения)(jpg, 293 КБ)

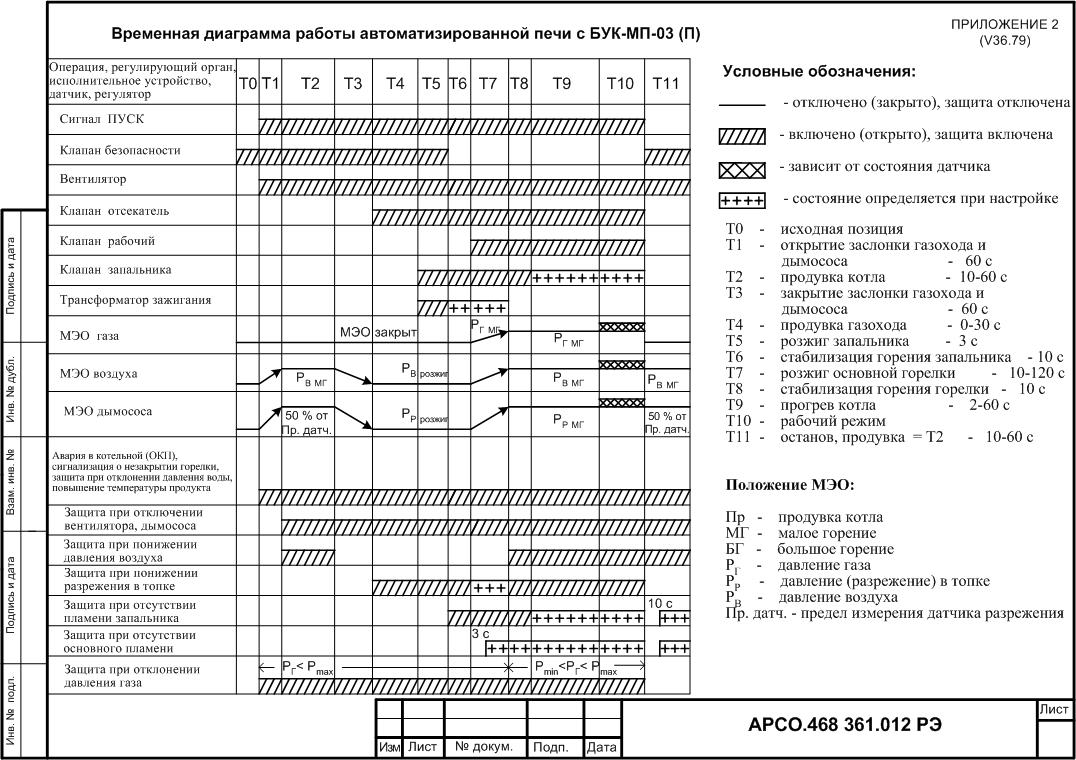

 Приложение 2 к РЭ БУК-МП-03 (П) (временная диаграмма)(jpg, 184 КБ)
 Скачать всю документацию на БУК-МП-03 (П)(zip, 685 КБ)

Блок управления котлом БУК-МП-03(У):

      Блок управления БУК-МП-03 (У) предназначен для автоматического управления водогрейным котлом, работающей на газообразном или жидком топливе низкого и среднего давления совместно.
        Блок имеет четыре канала измерения и регулирования – температуры воды на выходе из котла, давление топлива и давление воздуха перед горелкой, разрежение в топке. Блок может работать с различными датчиками и исполнительными механизмами, позволяет осуществлять предпусковую проверку клапанов. Блок позволяет использовать два типа топлива: газ или топливо.

 Руководство по эксплуатации (РЭ) для БУК-МП-03 (У)(pdf, 293 КБ)
 Приложение 1 к РЭ БУК-МП-03 (У) (схема соединения)(jpg, 296 КБ)
 Приложение 2 к РЭ БУК-МП-03 (У) (временная диаграмма)(jpg, 183 КБ)

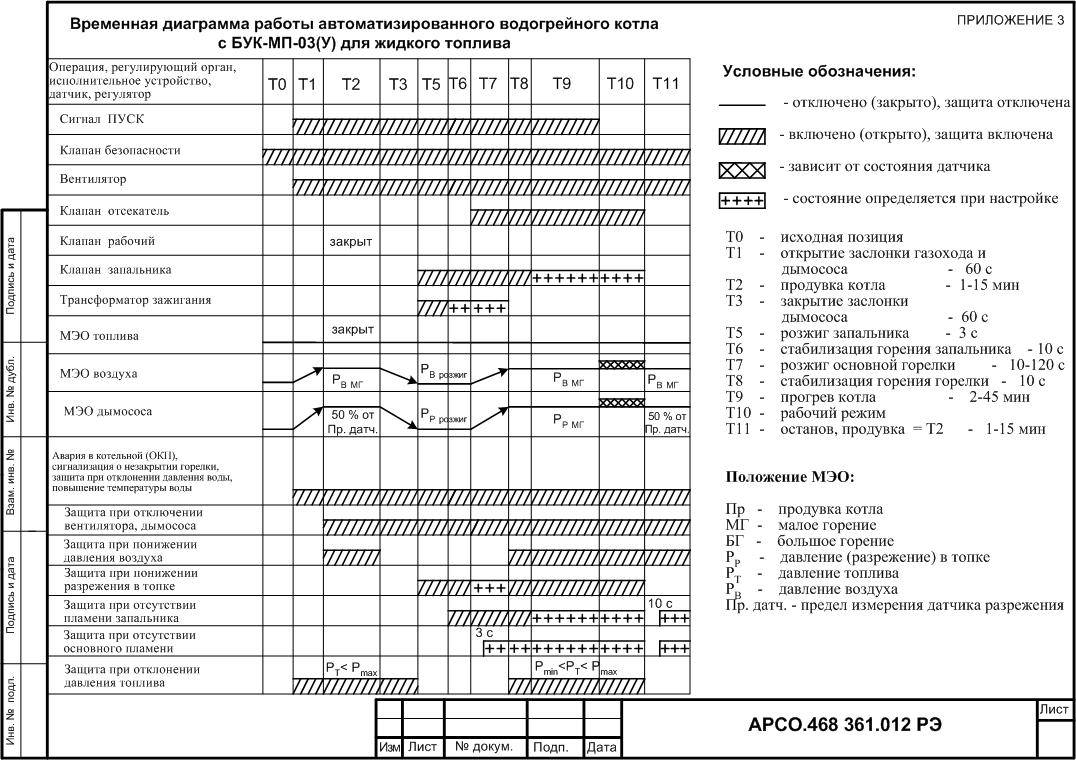

 Приложение 3 к РЭ БУК-МП-03 (У) (временная диаграмма)(jpg, 178 КБ)
 Скачать всю документацию на БУК-МП-03 (У)(zip, 840 КБ)

По заявке покупателя в комплект поставки могут входить:

  • блок коммутационных элементов БКЭ (коробка распределительная);
  • устройство контроля пламени (на основе фоторезистора, контрольного электрода или ультрафиолетового датчика);
  • высоковольтное устройство розжига;
  • датчики напора;
  • датчики тяги;
  • термодатчики;
  • фотодатчики;
  • манометры;
  • пульт ручного управления МЭО топлива, разрежения;
  • стенд для проверки блока БУК-МП-03.
