Котельная автоматика. Блоки управления котлами.

           Д В У Х Г О Р Е Л О Ч Н Ы Е



   Модификации двухгорелочных водогрейных котлов:

       - БУК-МП-05(Б)
       - БУК-МП-05(ГВР)
       - БУК-МП-05(ГР)

Блок управления котлом БУК-МП-05
Габаритные размеры: 340 x 230 x 120 (мм)
Масса: не более 4 (кг)
Питание: ~220/380 В +/-20%, 50 Гц

Блок управления котлом БУК-МП-05(Б)

     Предназначен для автоматического управления водогрейным двухгорелочным (БИГ-горелки) котлом, работающим на газообразном топливе низкого или среднего давления. Блок имеет два канала измерения и регулирования:
      - температуры воды на выходе из котла;
      - разрежения в топке.

 Руководство по эксплуатации (РЭ) для БУК-МП-05(pdf, 281 КБ)

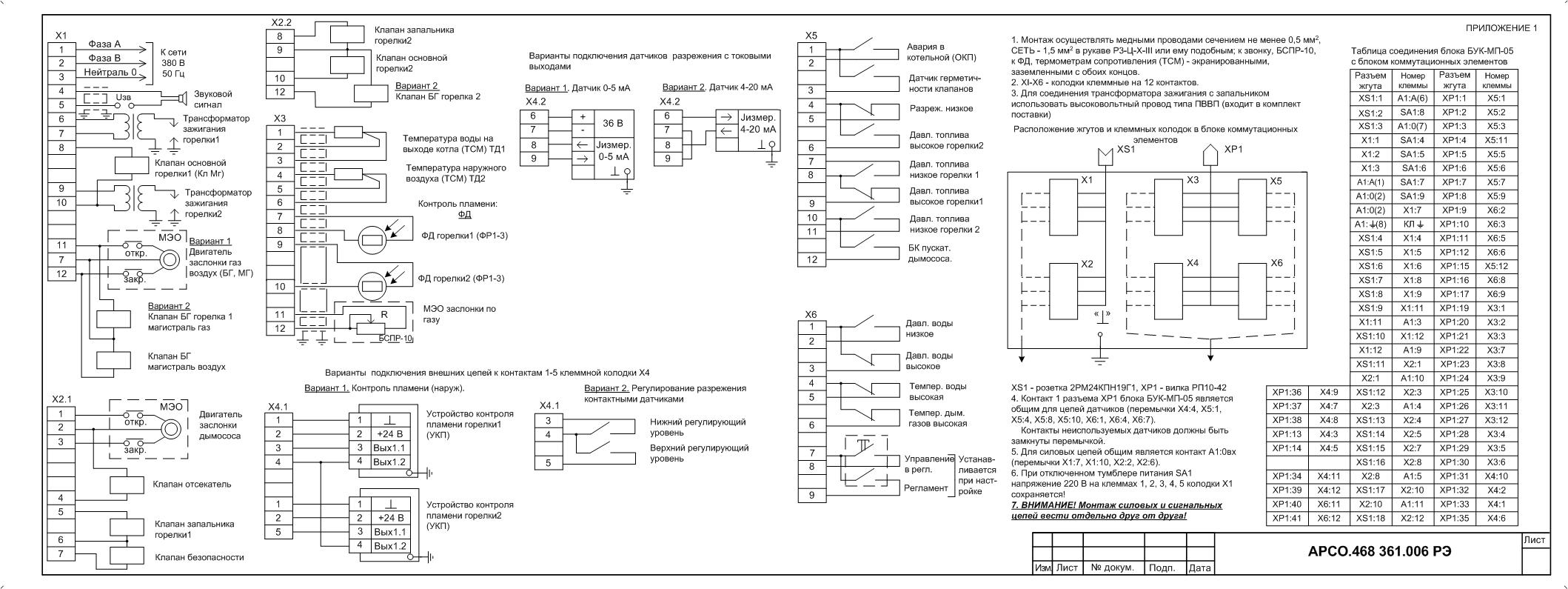

 Приложение 1 к РЭ БУК-МП-05 (схема соединения)(jpg, 295 КБ)

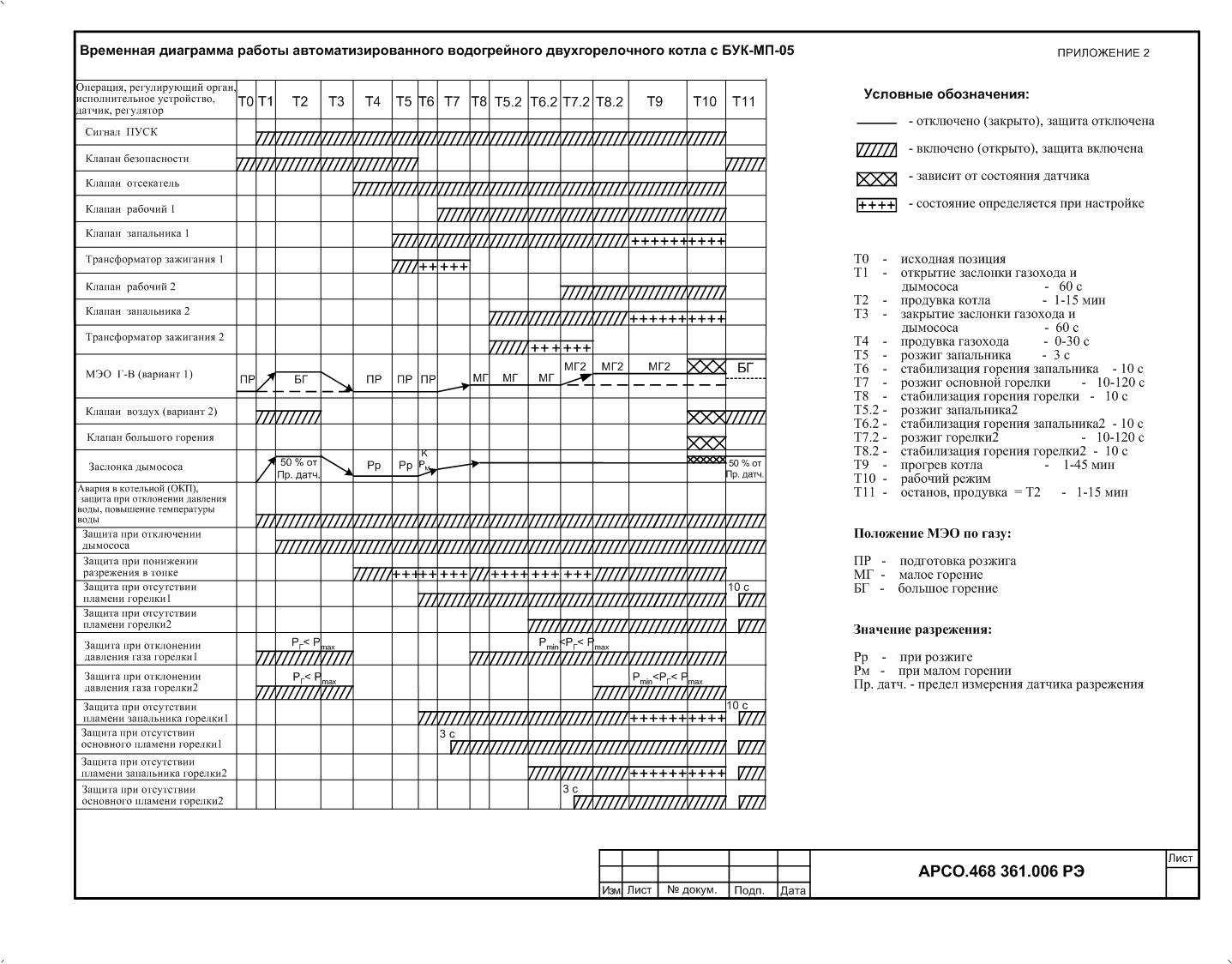

 Приложение 2 к РЭ БУК-МП-05 (временная диаграмма)(jpg, 272 КБ)

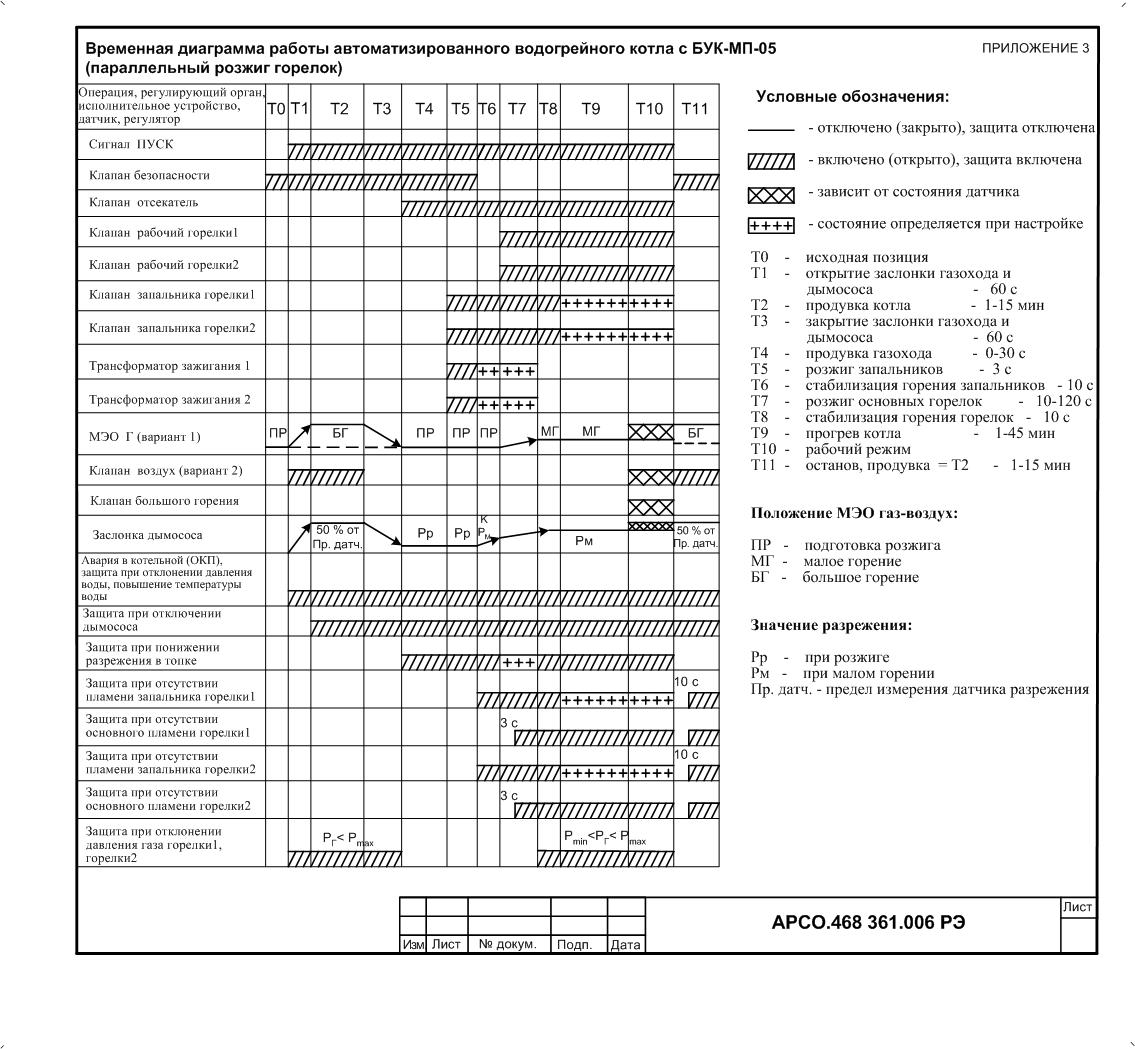

 Приложение 3 к РЭ БУК-МП-05 (временная диаграмма)(jpg, 207 КБ)
 Скачать всю документацию на БУК-МП-05(zip, 912 КБ)

Функциональные возможности:

  • контроль герметичности клапанов;
  • автоматический пуск и останов котла в соответствии с выбранным алгоритмом работы: с одной или двумя горелками;
  • автоматическое регулирование мощности горелки по отопительному графику или по заданной температуре теплоносителя;
  • измерение и автоматическое регулирование разрежения в топке;
  • измерение температуры наружного воздуха;
  • работа с одной или двумя горелками;
  • параллельный и последовательный розжиг горелок;
  • световая и звуковая сигнализации, аварийный останов котла;
  • возможность ручного управления исполнительными механизмами от выносного пульта;
  • модификация блока по требованию заказчика (подробнее);



Блок управления котлом БУК-МП-05 (ГВР)

     Предназначен для автоматического управления водогрейным двухгорелочным котлом, работающим на газообразном топливе низкого или среднего давления. Блок имеет четыре канала измерения и регулирования:
       - температуры воды на выходе из котла;
       - давления топлива;
       - давления воздуха перед горелкой;
       - разрежение в топке.
     Блок может работать с различными датчиками и исполнительными механизмами, позволяет осуществлять предпусковую проверку клапанов.

 Руководство по эксплуатации (РЭ) для БУК-МП-05 (ГВР)(pdf, 292 КБ)
 Приложение 1 к РЭ БУК-МП-05 (ГВР) (схема соединения)(jpg, 288 КБ)

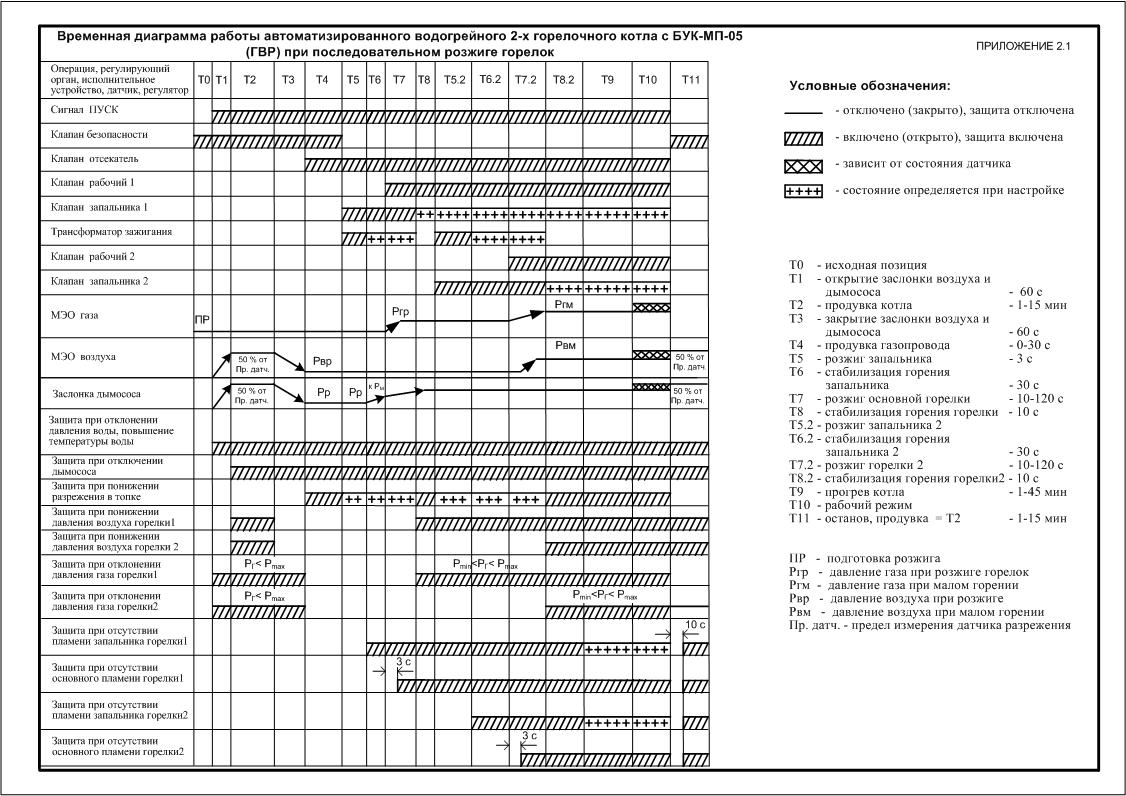

 Приложение 2.1 к РЭ БУК-МП-05 (ГВР) (временная диаграмма)(jpg, 197 КБ)

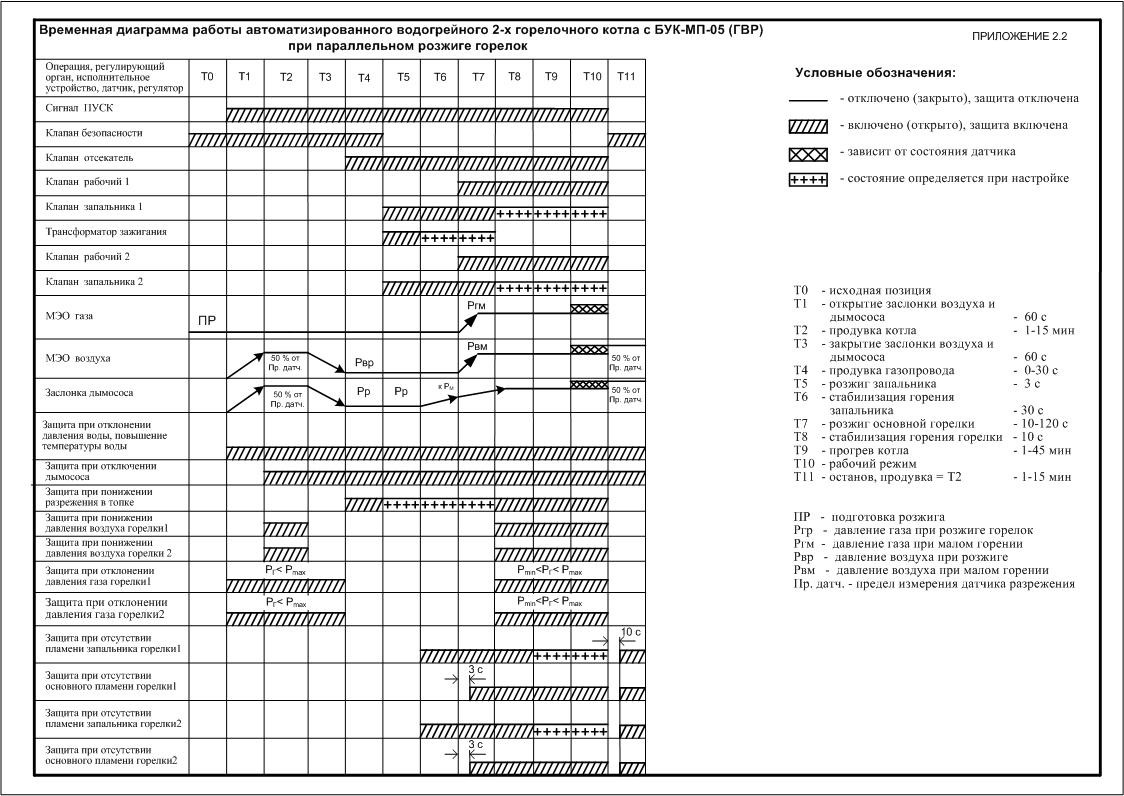

 Приложение 2.2 к РЭ БУК-МП-05 (ГВР) (временная диаграмма)(jpg, 176 КБ)
 Скачать всю документацию на БУК-МП-05 (ГВР)(zip, 831 КБ)

Функциональные возможности:

  • контроль герметичности клапанов;
  • контроль пламени запальников и горелок;
  • автоматический пуск и останов котла в соответствии с выбранным алгоритмом работы;
  • измерение температуры наружного воздуха;
  • автоматическое регулирование мощности горелки по отопительному графику или по заданной температуре теплоносителя;
  • измерение и автоматическое регулирование соотношения топливо – воздух;
  • измерение и автоматическое регулирования разрежения в топке;
  • работа с одной или двумя горелками;
  • параллельный и последовательный розжиг горелок;
  • световая и звуковая сигнализации, аварийный останов котла;
  • возможность ручного управления исполнительными механизмами от выносного пульта;
  • модификация блока по требованию заказчика (подробнее);



Блок управления котлом БУК-МП-05 (ГР)

     Предназначен для автоматического управления водогрейным двухгорелочным котлом, работающим на газообразном топливе низкого или среднего давления. Блок имеет три канала измерения и регулирования:
       - температуры воды на выходе из котла;
       - давления топлива;
       - разрежение в топке.
     Блок может работать с различными датчиками и исполнительными механизмами, позволяет осуществлять предпусковую проверку клапанов.

 Руководство по эксплуатации (РЭ) для БУК-МП-05 (ГР)(pdf, 290 КБ)

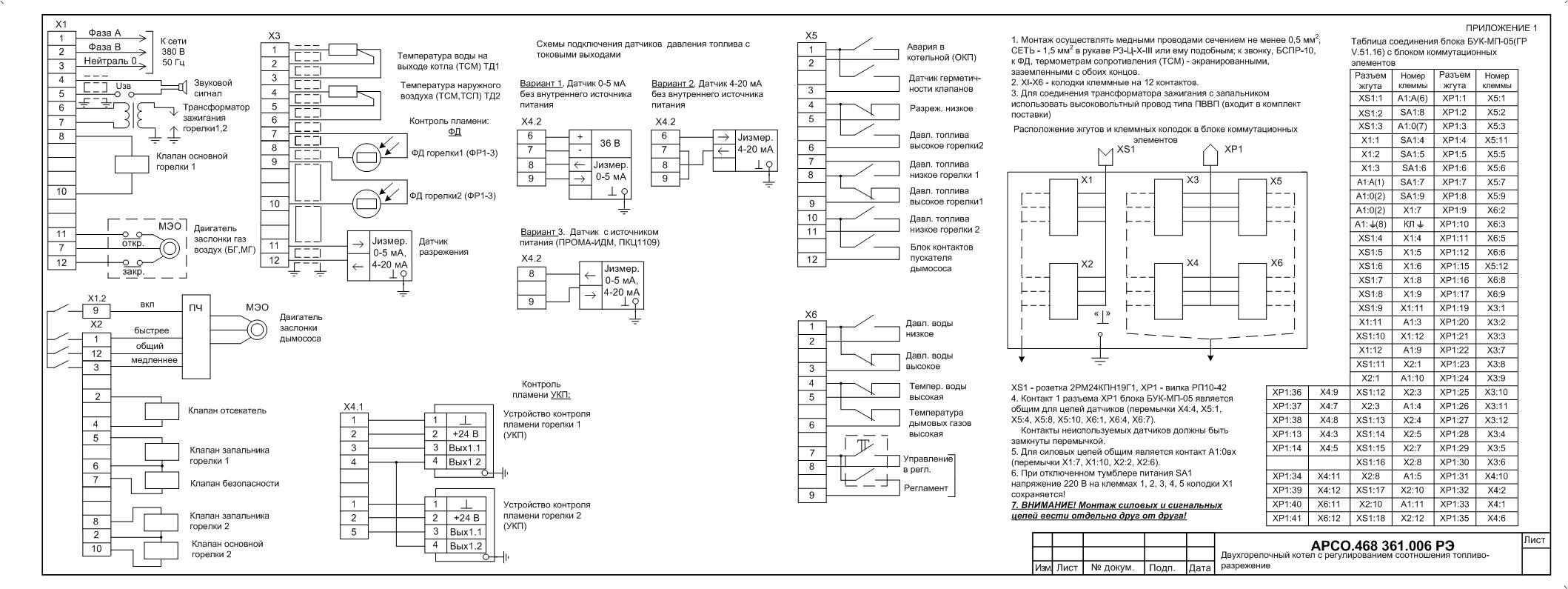

 Приложение 1 к РЭ БУК-МП-05 (ГР) (схема соединения)(jpg, 292 КБ)

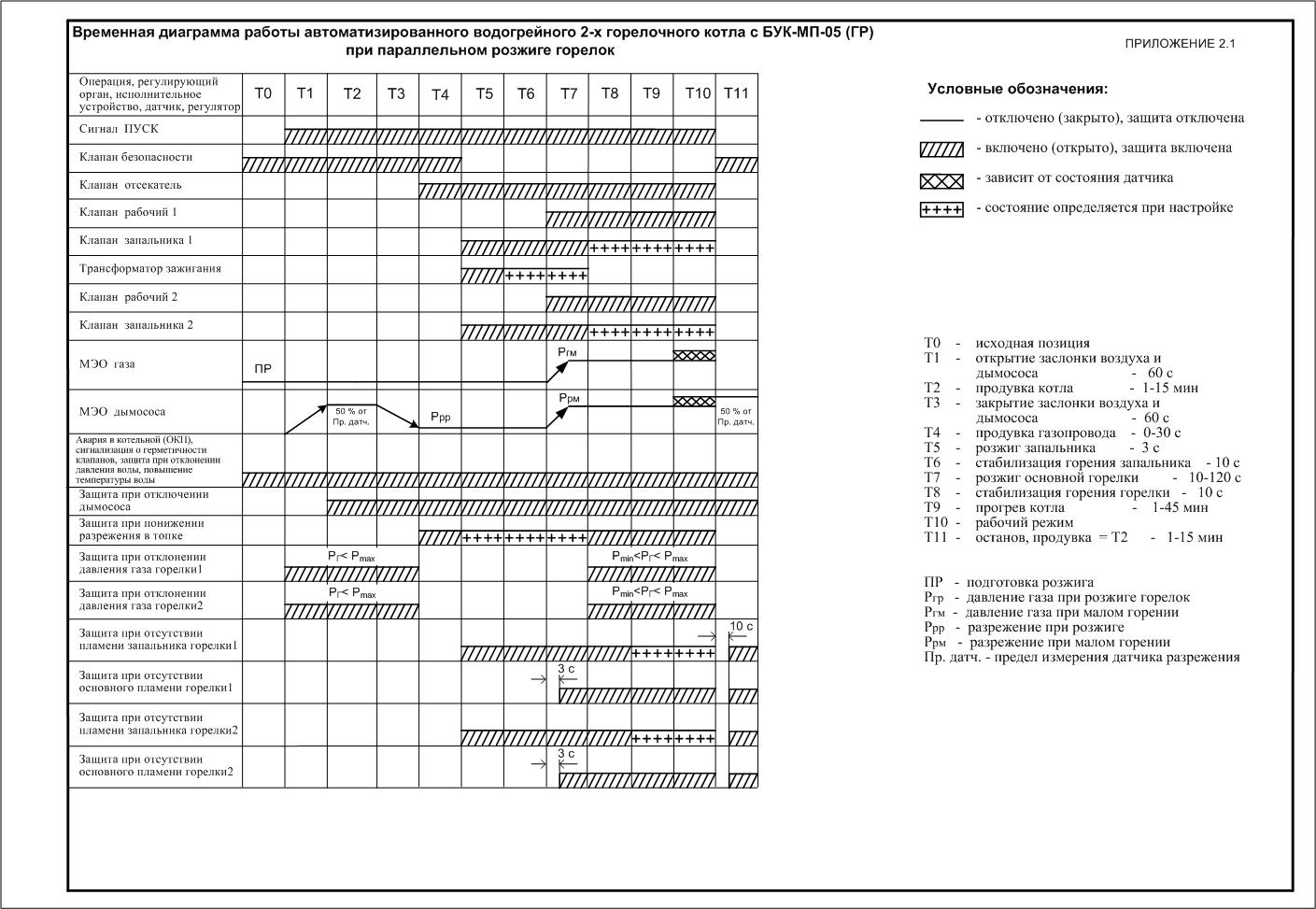

 Приложение 2.1 к РЭ БУК-МП-05 (ГР) (временная диаграмма)(jpg, 222 КБ)

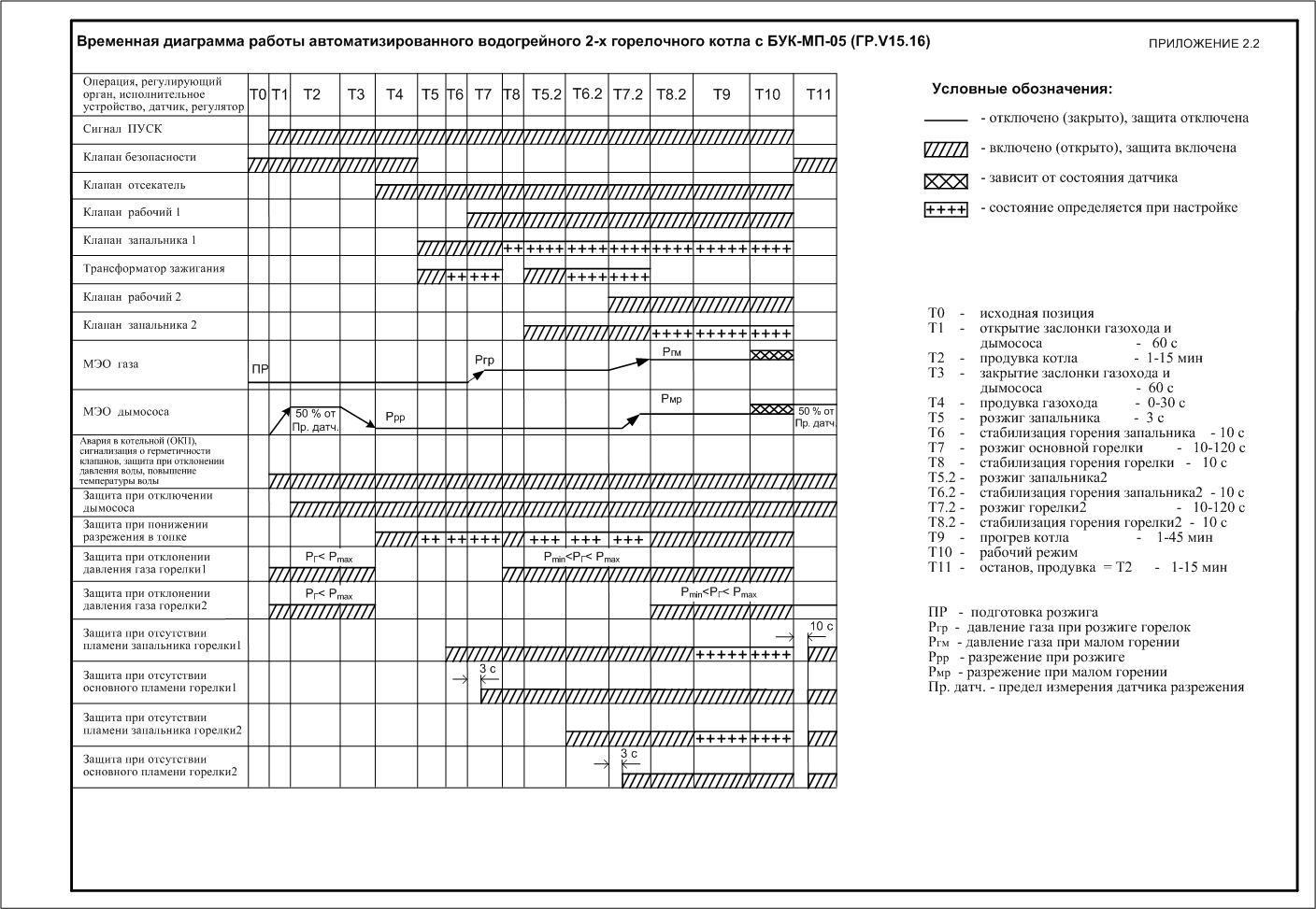

 Приложение 2.2 к РЭ БУК-МП-05 (ГР) (временная диаграмма)(jpg, 244 КБ)
 Скачать всю документацию на БУК-МП-05 (ГР)(zip, 894 КБ)

Функциональные возможности:

  • контроль герметичности клапанов;
  • контроль пламени запальников и горелок;
  • автоматический пуск и останов котла в соответствии с выбранным алгоритмом работы;
  • измерение температуры наружного воздуха;
  • автоматическое регулирование мощности горелки по отопительному графику или по заданной температуре теплоносителя;
  • измерение и автоматическое регулирование соотношения топливо – разрежение по 6 точкам;
  • работа с одной или двумя горелками;
  • параллельный и последовательный розжиг горелок;
  • световая и звуковая сигнализации, аварийный останов котла;
  • возможность ручного управления исполнительными механизмами от выносного пульта;
  • модификация блока по требованию заказчика (подробнее);


По заявке покупателя в комплект поставки могут входить:

  • блок коммутационных элементов БКЭ (коробка распределительная);
  • устройство контроля пламени (на основе фоторезистора, контрольного электрода или ультрафиолетового датчика);
  • высоковольтное устройство розжига;
  • датчики напора;
  • датчики тяги;
  • термодатчики;
  • фотодатчики;
  • манометры;
  • пульт ручного управления МЭО топлива, разрежения;
  • стенд для проверки блока БУК-МП-05.
