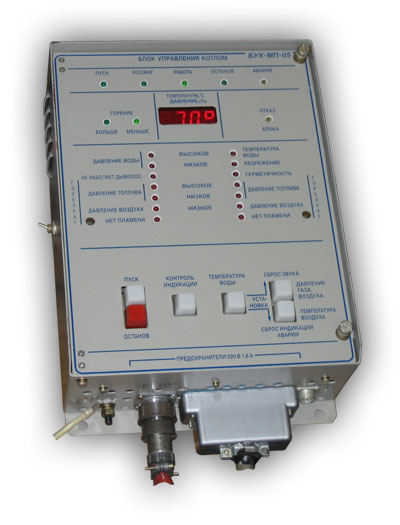

Комплект управления четырехгорелочным котлом БУК-МП-05(4)
Блок снят c производства. Возможна замена на БУК-МП-11 без перемонтажа.
Комплект управления БУК-МП-05(4) состоит из двух блоков, работающих в паре, и предназначен для автоматического управления водогрейным четырехгорелочным котлом, работающим на газообразном топливе низкого и среднего давления в соответствии с действующими нормативными документами.
Может работать с различным количесвом горелок - от 1 до 4-х.
Каждый блок имеет четыре канала измерения и регулирования:
- температуры воды на выходе из котла;
- давления топлива;
- давления воздуха перед горелками;
- разрежения в топке.
Блок может работать с различными датчиками и исполнительными механизмами, позволяет осуществлять предпусковую проверку клапанов.
Каждый блок в комплекте может играть роль либо «Ведущего», либо «Ведомого». Блок назначаемый «Ведущим» берет на себя все основные функции:
1) измерения по всем каналам;
2) управление исполнительными механизмами (автоматическое регулирование);
3) автоматический пуск и останов котла;
4) регистрация аварий от контактных датчиков и по измерениям;
5) управление клапанами горелок 1 и 3 (см. приложение 3 или схему);
6) проверка герметичности клапанов соответствующих горелок;
7) ручное управление исполнительными механизмами с внешнего пульта.
«Ведомый» блок сохраняет следующие функции:
1) управление клапанами горелок 2 и 4 (см. приложение 3 или схему);
2) проверка герметичности клапанов соответствующих горелок;
3) регистрация аварий от контактных датчиков.
Габаритные размеры: 340 x 230 x 120 (мм)
Масса: не более 4 (кг)
Питание: ~220/380 В +/-20%, 50 Гц

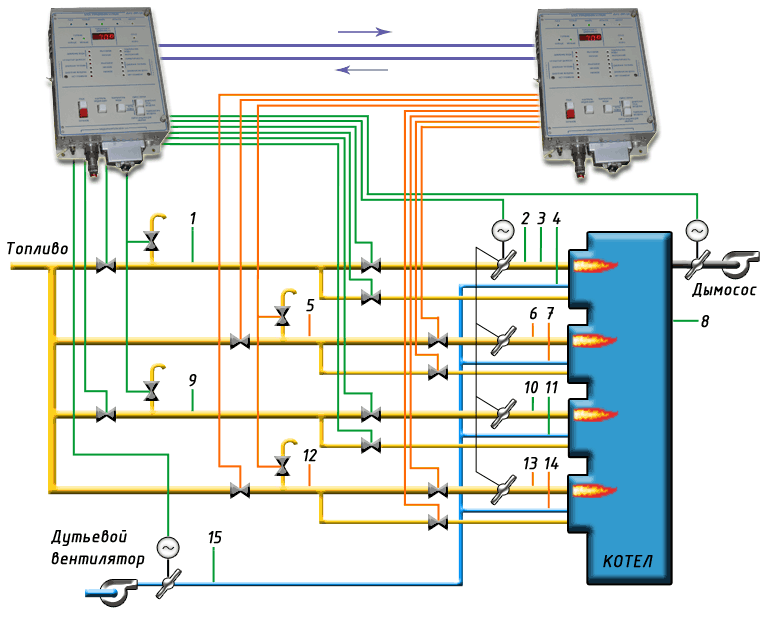

Схема газовой обвязки 4-х горелочного котла с комплектом БУК-МП-05(4).
1, 5, 9, 12 - проверка герметичности клапанов
2 - измерение давления топлива
3, 6, 10, 13 - датчики давления топлива (высокое/ низкое) перед горелками
4, 7, 11, 14 - датчики пониженного давления воздуха перед горелками
8 - измерение разрежения в топке
15 - измерение давления воздуха перед горелками
Функциональные возможности комплекта:
- работа с одной, двумя, тремя или четырьмя горелками;
- контроль герметичности клапанов;
- контроль пламени запальников и горелок;
- автоматический пуск и останов котла в соответствии с выбранным алгоритмом работы;
- измерение температуры наружного воздуха;
- автоматическое регулирование мощности горелок по отопительному графику или по заданной температуре теплоносителя;
- измерение и автоматическое регулирование соотношения топливо – воздух;
- измерение и автоматическое регулирования разрежения в топке;
- параллельный и последовательный розжиг горелок;
- световая и звуковая сигнализации, аварийный останов котла;
- возможность ручного управления исполнительными механизмами от выносного пульта;
- модификация блока по требованию заказчика (подробнее);
По заявке покупателя в комплект поставки могут входить:
- блок коммутационных элементов БКЭ (коробка распределительная);
- устройство контроля пламени (на основе фоторезистора, контрольного электрода или ультрафиолетового датчика);
- высоковольтное устройство розжига;
- датчики напора;
- датчики тяги;
- термодатчики;
- фотодатчики;
- манометры;
- пульт ручного управления МЭО топлива, разрежения;
- стенд для проверки блока БУК-МП-05 (4).
|
|
Руководство по эксплуатации (РЭ) для БУК-МП-05(4)

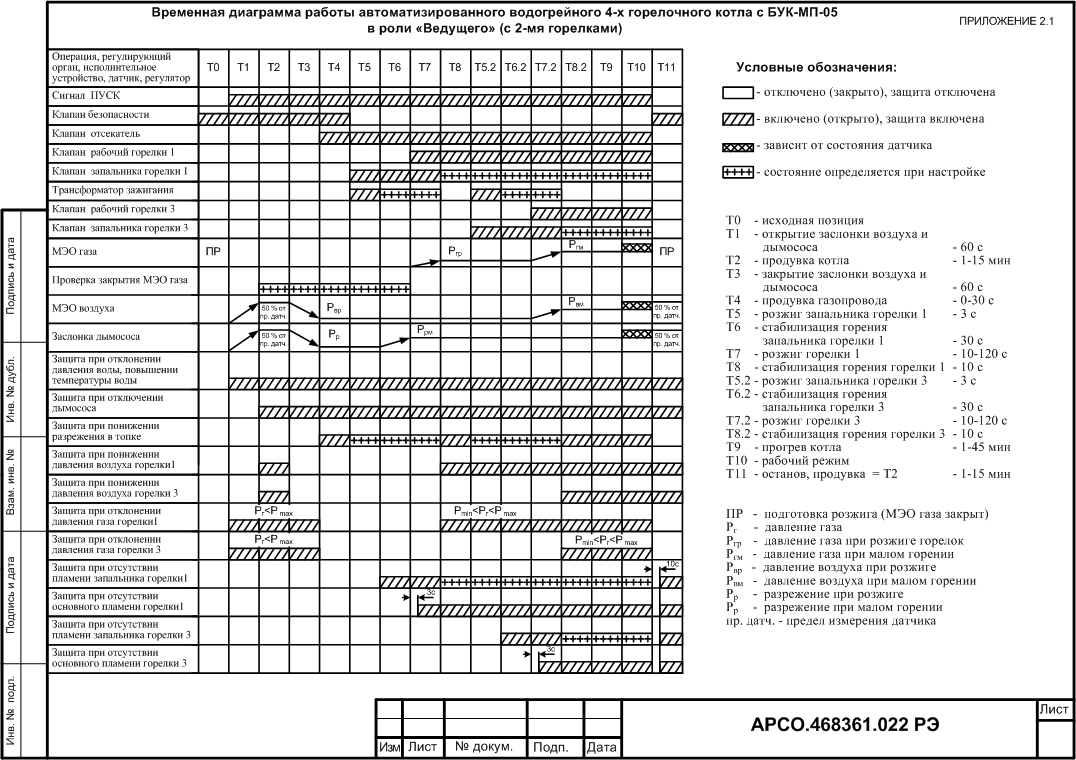

Приложение 2.1 к РЭ БУК-МП-05(4) (временная диаграмма)

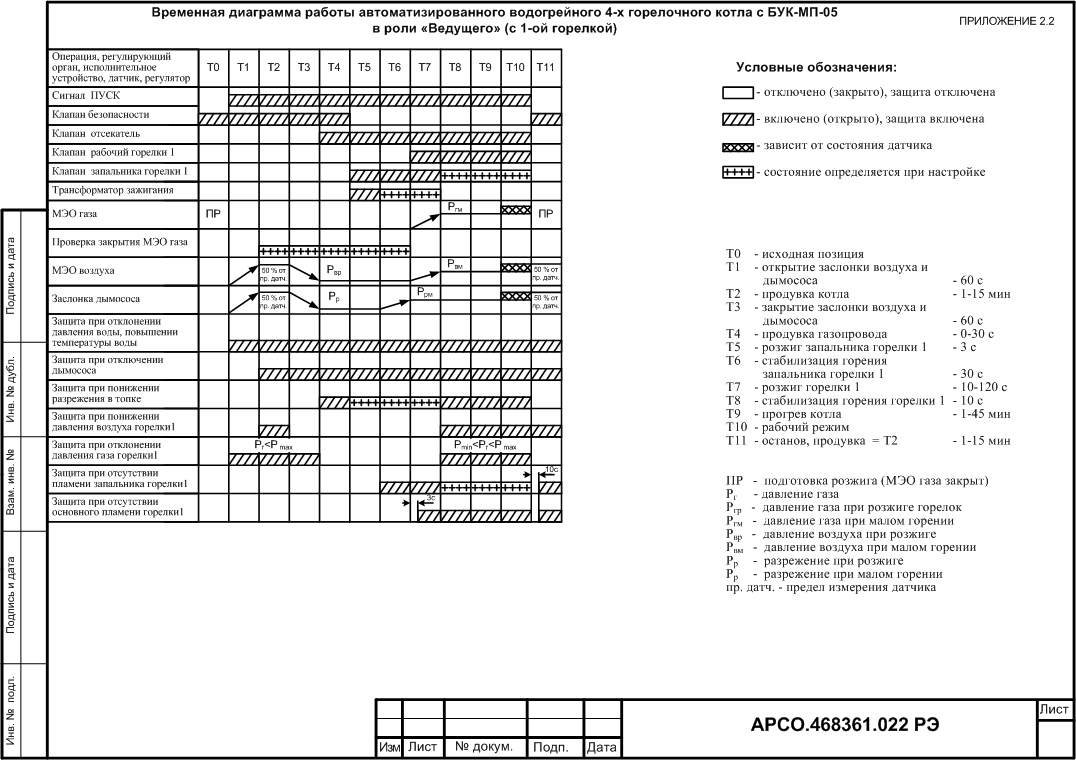

Приложение 2.2 к РЭ БУК-МП-05(4) (временная диаграмма)

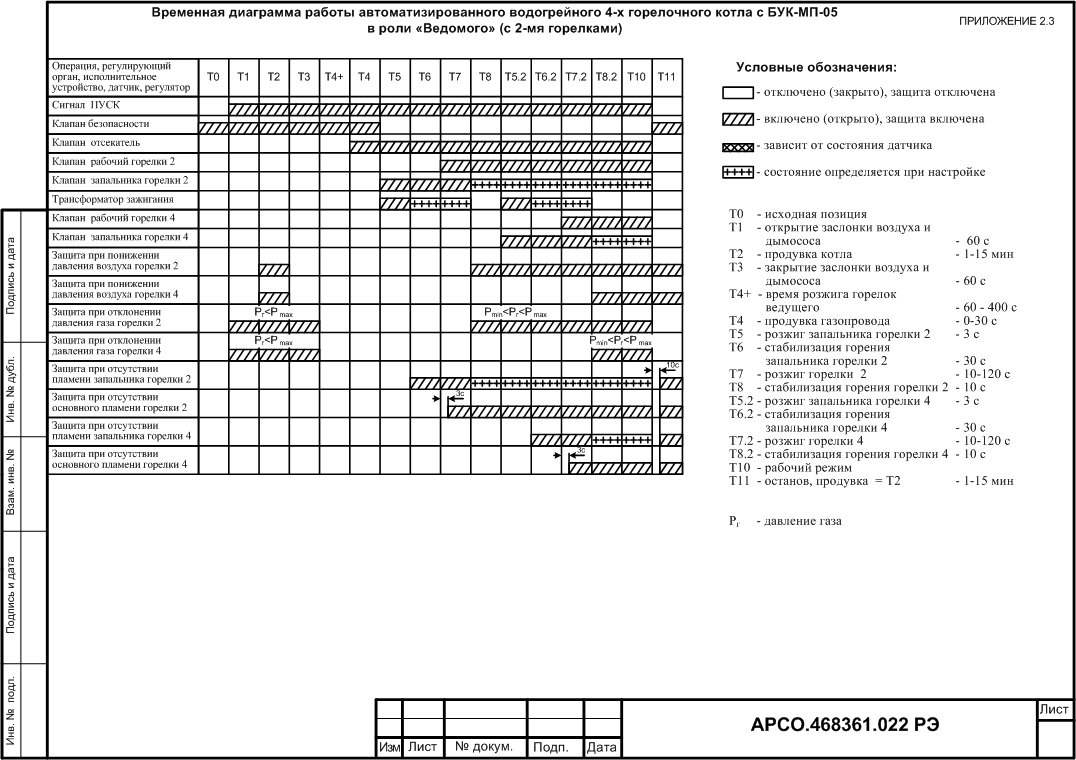

Приложение 2.3 к РЭ БУК-МП-05(4) (временная диаграмма)

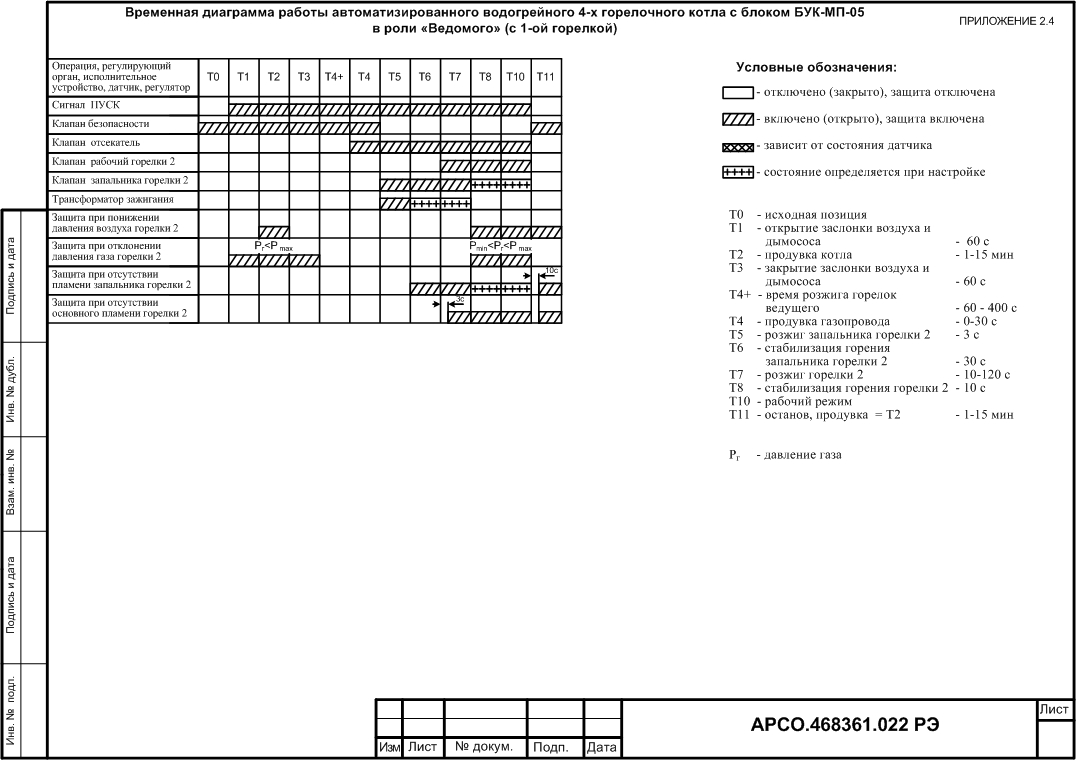

Приложение 2.4 к РЭ БУК-МП-05(4) (временная диаграмма)

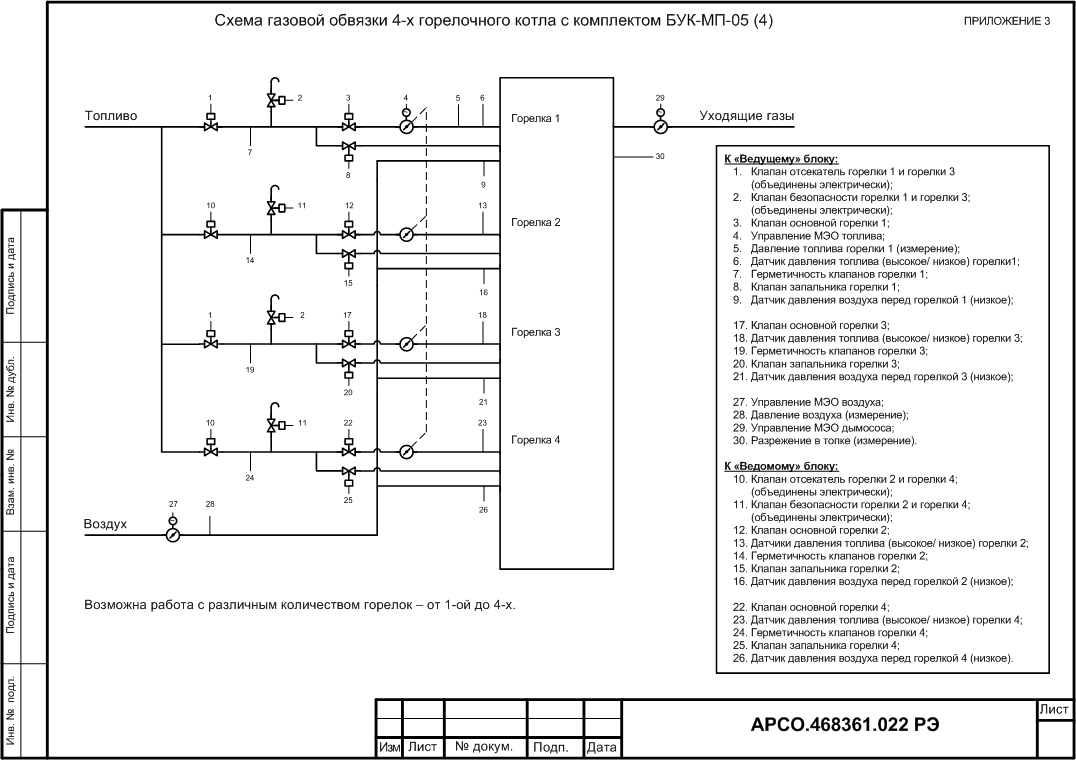

Приложение 3 к РЭ БУК-МП-05(4)
