Котельная автоматика. Блоки управления котлами.

           Д В У Х Г О Р Е Л О Ч Н Ы Й      П А Р О В О Й


Блок управления котлом БУК-МП-05 П (ГВР)

     Предназначен для автоматического управления паровым двухгорелочным котлом, работающим на газообразном топливе низкого или среднего давления. Блок имеет четыре канала измерения и регулирования:
       - давления пара;
       - давления топлива;
       - давления воздуха перед горелкой;
       - разрежения в топке.

 Руководство по эксплуатации (РЭ) для БУК-МП-05П(pdf, 281 КБ)

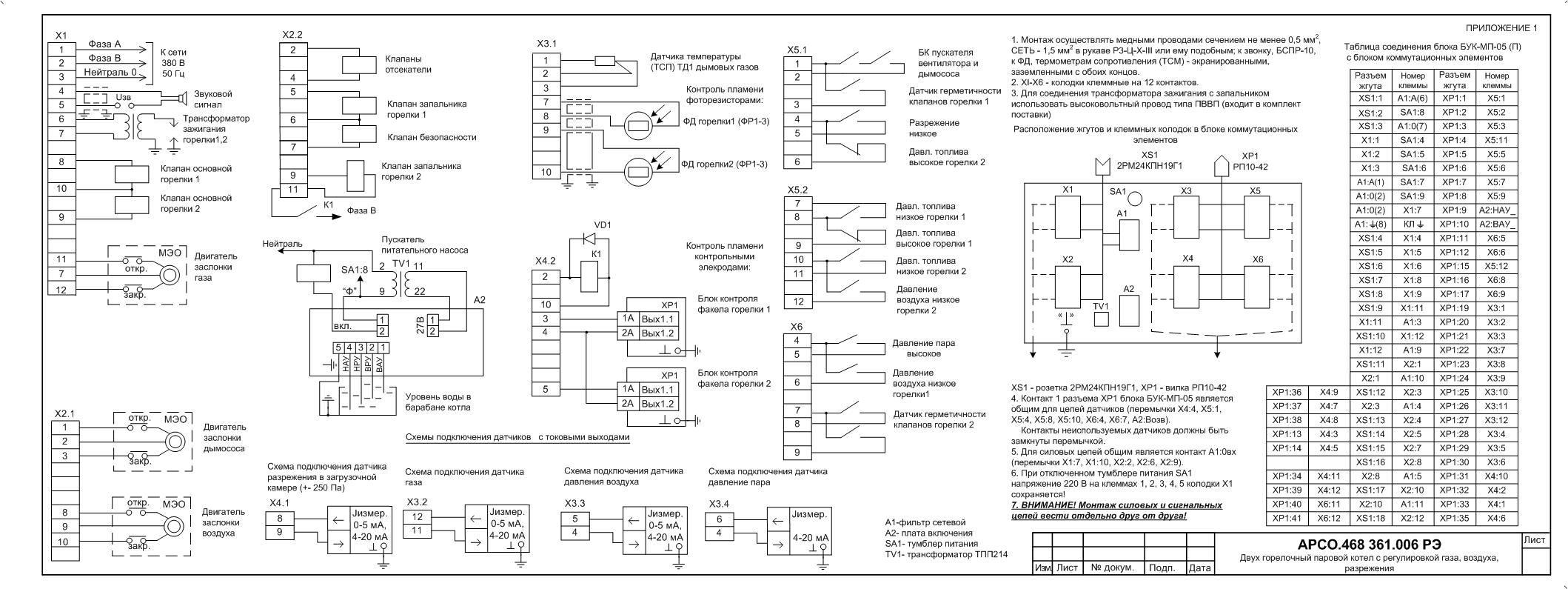

 Приложение 1 к РЭ БУК-МП-05П (схема соединения)(jpg, 295 КБ)

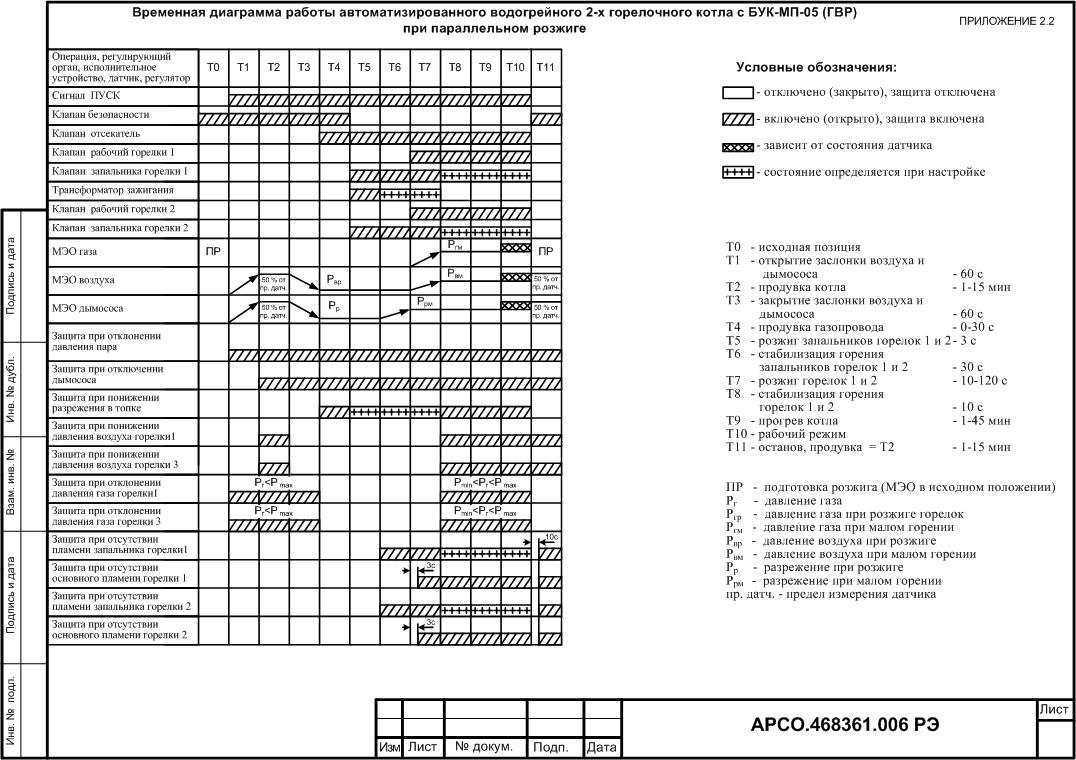

 Приложение 2 к РЭ БУК-МП-05П (временная диаграмма)(jpg, 272 КБ)

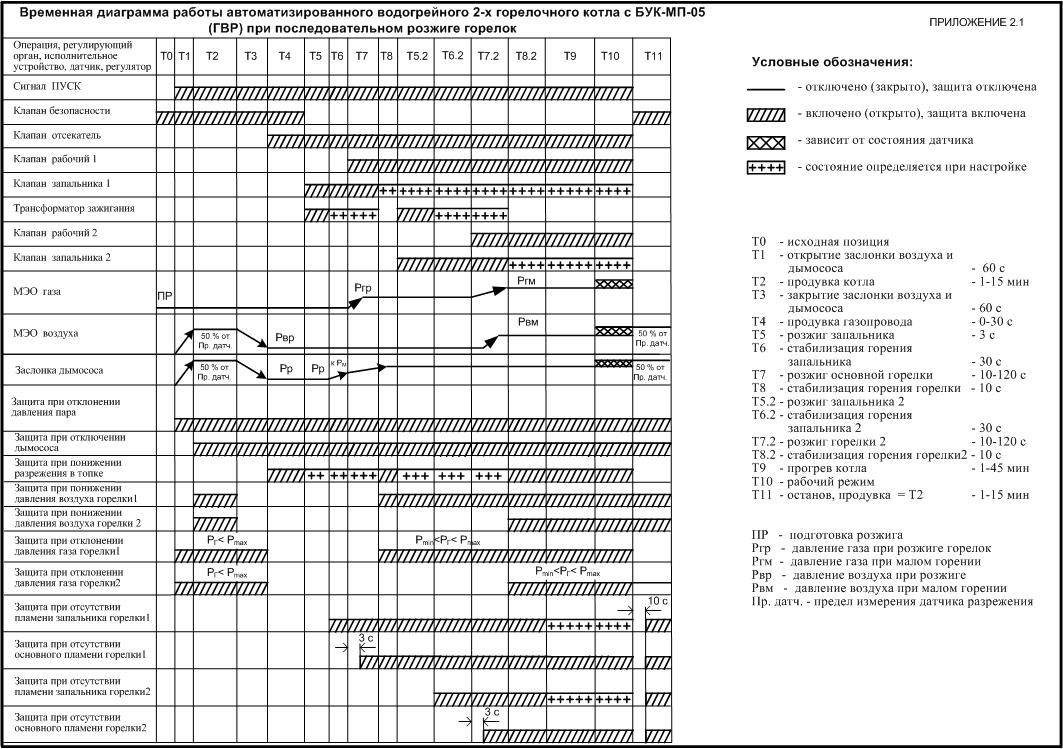

 Приложение 3 к РЭ БУК-МП-05П (временная диаграмма)(jpg, 207 КБ)
 Скачать всю документацию на БУК-МП-05П(zip, 912 КБ)

Блок управления котлом БУК-МП-05
Габаритные размеры: 340 x 230 x 120 (мм)
Масса: не более 4 (кг)
Питание: ~220/380 В +/-20%, 50 Гц

Функциональные возможности:

  • контроль герметичности клапанов;
  • контроль пламени запальников и горелок;
  • автоматический пуск и останов котла в соответствии с выбранным алгоритмом работы;
  • измерение температуры наружного воздуха;
  • автоматическое регулирование мощности горелки по заданному давлению пара;
  • измерение и автоматическое регулирования разрежения в топке;
  • работа с одной или двумя горелками;
  • параллельный и последовательный розжиг горелок;
  • контроль герметичности клапанов;
  • автоматический пуск и останов котла в соответствии с выбранным алгоритмом работы;
  • измерение и автоматическое регулирование соотношения топливо – воздух;
  • регулирование уровня воды в барабане
  • световая и звуковая сигнализации, аварийный останов котла;
  • возможность ручного управления исполнительными механизмами от выносного пульта;
  • модификация блока по требованию заказчика (подробнее);



По заявке покупателя в комплект поставки могут входить:

  • блок коммутационных элементов БКЭ (коробка распределительная);
  • устройство контроля пламени (на основе фоторезистора, контрольного электрода или ультрафиолетового датчика);
  • высоковольтное устройство розжига;
  • датчики напора;
  • датчики тяги;
  • термодатчики;
  • фотодатчики;
  • манометры;
  • пульт ручного управления МЭО топлива, разрежения;
  • стенд для проверки блока БУК-МП-05.
