Блок управления котлом БУК-МП-06

     Предназначен для автоматического управления водогрейным котлом с горелкой типа WEISHAUPT, UNIGAS. Блок имеет четыре канала измерения и регулирования:
       - температуры воды на входе в котел;
       - температуры воды на выходе из котла;
       - температуры наружного воздуха;
       - разрежения в топке.

 Руководство по эксплуатации (РЭ) для БУК-МП-06(pdf, 266 КБ)

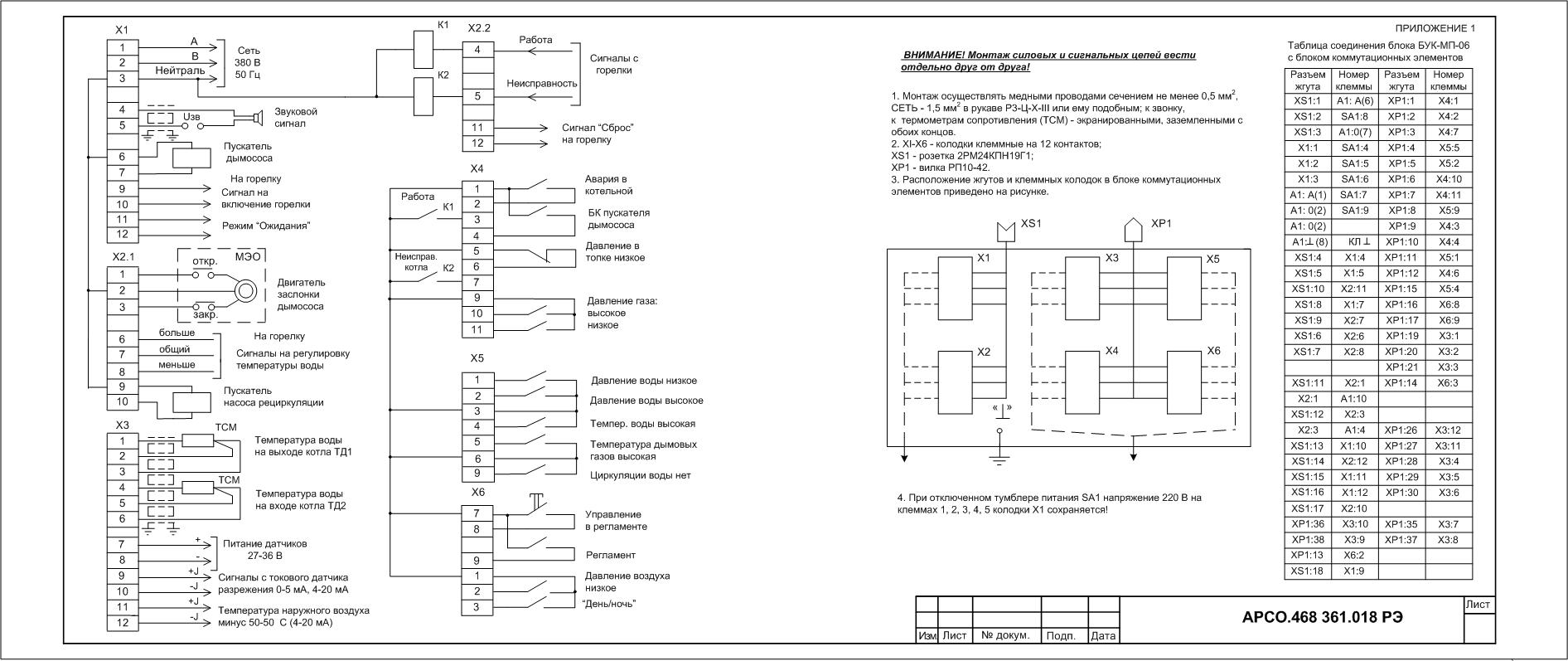

 Приложение 1 к РЭ БУК-МП-06 (схема соединения)(jpg, 223 КБ)

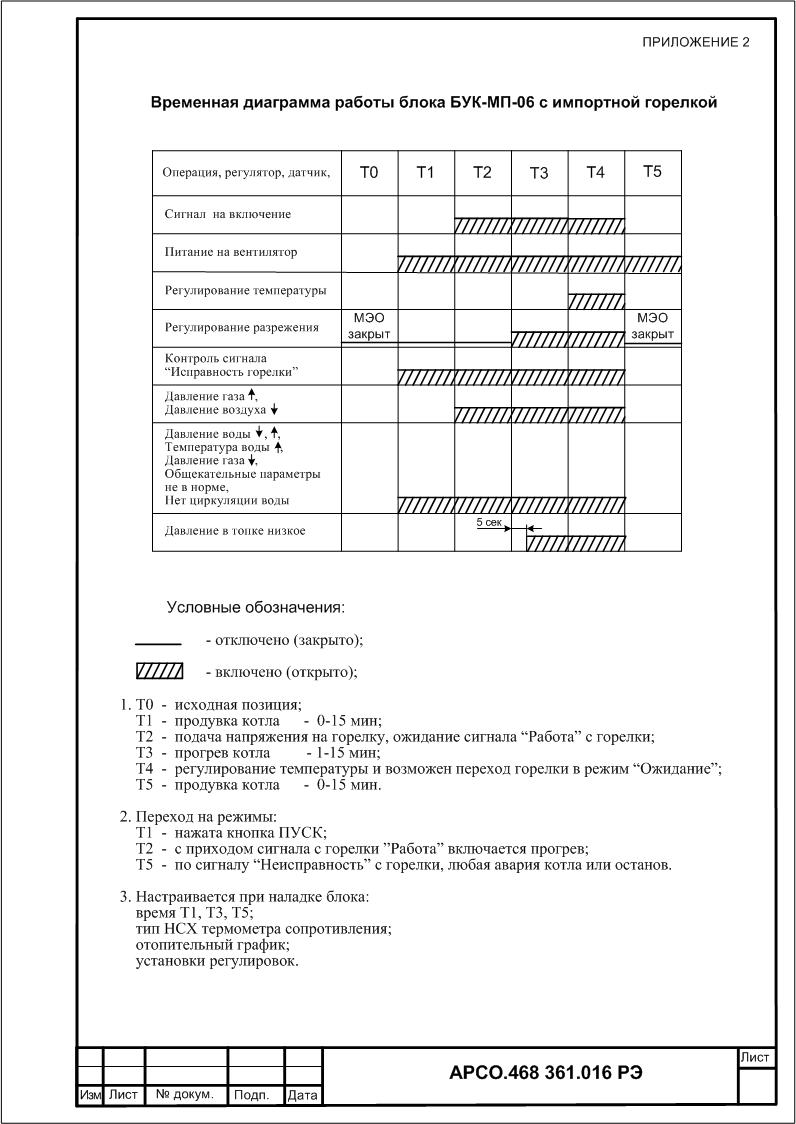

 Приложение 2 к РЭ БУК-МП-06 (временная диаграмма)(jpg, 122 КБ)
 Скачать всю документацию на БУК-МП-06(zip, 507 КБ)

Блок управления котлом БУК-МП-06
Габаритные размеры: 340 x 230 x 120 (мм)
Масса: не более 4 (кг)
Питание: ~220/380 В +/-20%, 50 Гц

Функциональные возможности:

  • автоматическое регулирование мощности горелки по отопительному графику или по заданной температуре теплоносителя;
  • измерение и автоматическое регулирование разрежения в топке;
  • управление рециркуляционным насосом;
  • режим "день-ночь" (снижение температуры теплоносителя в ночное время суток);
  • автоматический останов котла при повышении температуры до заданного верхнего уровня и последующий автоматический пуск при понижении температуры до нижнего уровня;
  • световая и звуковая сигнализации, аварийный останов котла;
  • возможность ручного управления исполнительными механизмами от выносного пульта;
  • модификация блока по требованию заказчика (подробнее);

По заявке покупателя в комплект поставки могут входить:

  • блок коммутационных элементов БКЭ (коробка распределительная);
  • устройство контроля пламени (на основе фоторезистора, контрольного электрода или ультрафиолетового датчика);
  • высоковольтное устройство розжига;
  • датчики напора;
  • датчики тяги;
  • термодатчики;
  • фотодатчики;
  • манометры;
  • пульт ручного управления МЭО топлива, разрежения;
  • стенд для проверки блока БУК-МП-06.
