Котельная автоматика. Блоки управления котлами.


Блок управления котлом БУК-МП-11

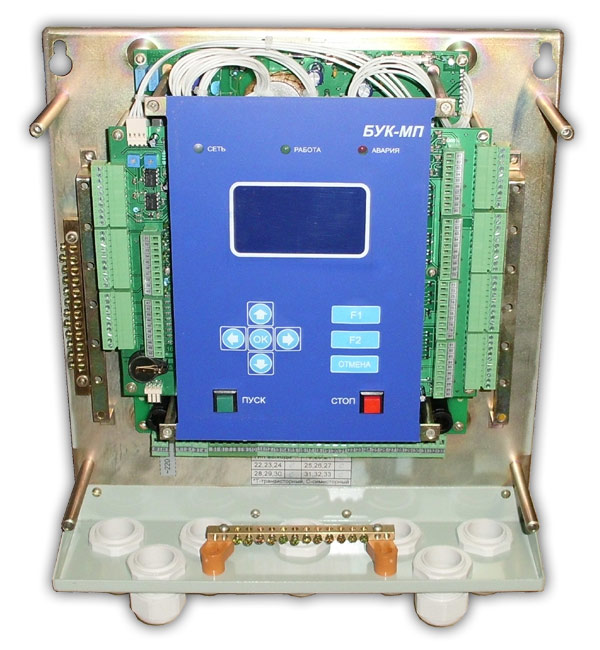

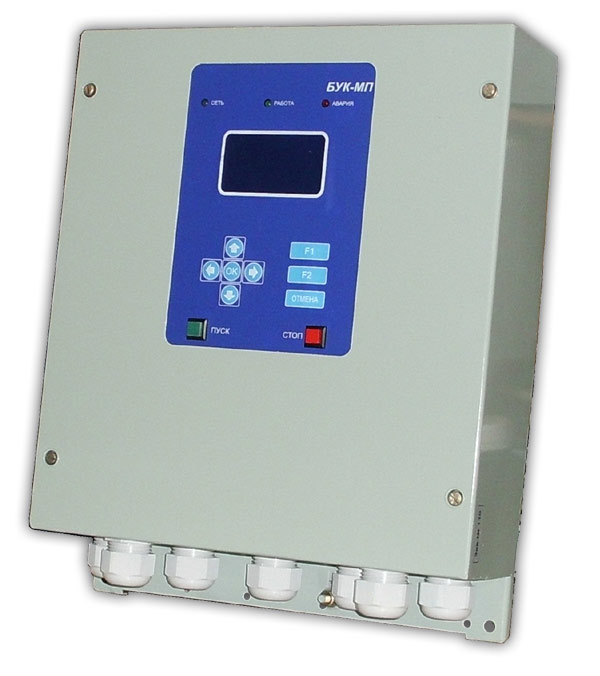

Блок управления котлом - БУК-МП-11
Блок управления котлом - БУК-МП-11
Габаритные размеры: 295x275x90(мм)
Масса: не более 4 (кг)
Питание: ~220/380В +/-20%, 50Гц

Функциональные возможности:
- большой ж/к дисплей с подсветкой 64х128 точек;
- дружественный, интуитивно понятный интерфейс пользователя на русском языке;
- 33 дискретных входа (10 мА, 30 В);
- 2 частотных входа в диапазоне от 0 до 1000 Гц (подсчет расхода топлива, воды) ;
- 19 аналоговых входов:
     9 токовых входов (0-5, 4-20 мА);
     6 каналов для термосопротивлений с НСХ 50М,100М,50П,100П, Pt100 (3 пр.схема);
     2 входа для измерения сопротивления, напр. БСПР (2 пр. схема);
     2 входа для фоторезистора (ФР1-3 150 кОм) - контроль наличия пламени;
- 2 аналоговых выхода (ток 4-20 мА):
- 23 дискретных выхода:
     13 релейных;
     10 симисторных (5 пар);
- часы реального времени;
- недельный календарь температур теплоносителя;

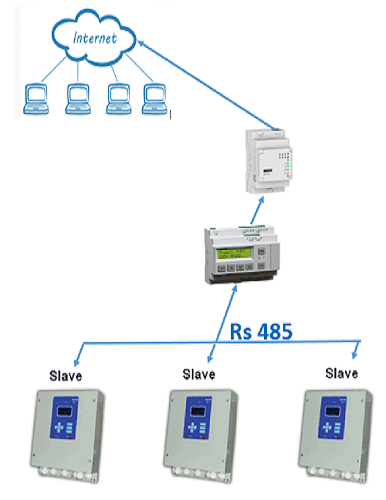

- интерфейс RS-485 (Modbus RTU); OPC-сервер;
- журнал аварий, с временем и причинами возникновения последних неисправностей;

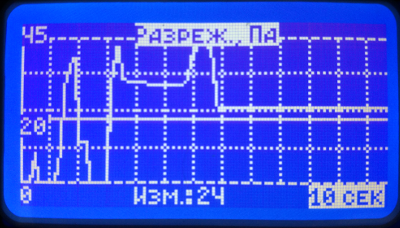

- построение графиков измеряемых величин(по выбору) в реальном масштабе времени;
- подробнее смотрите в техническом описании (Т.О.)


     БУК-МП-11 может быть использован для решения широкого круга задач по автоматизации водогрейных и паровых котлов (инжекционных и с наддувом), печей, сушильных барабанов, а также может быть основой для автоматизации других технологических процессов с большим диапазоном перестройки.
     Блок совместно с поставляемыми нами датчиками позволяет реализовать компактный и удобный в работе вариант котельной и общепромышленной автоматики.

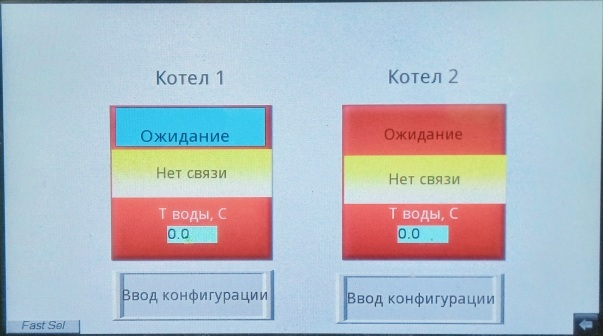

Графический интерфейс:

  Мнемосхема   Мнемосхема   Мнемосхема

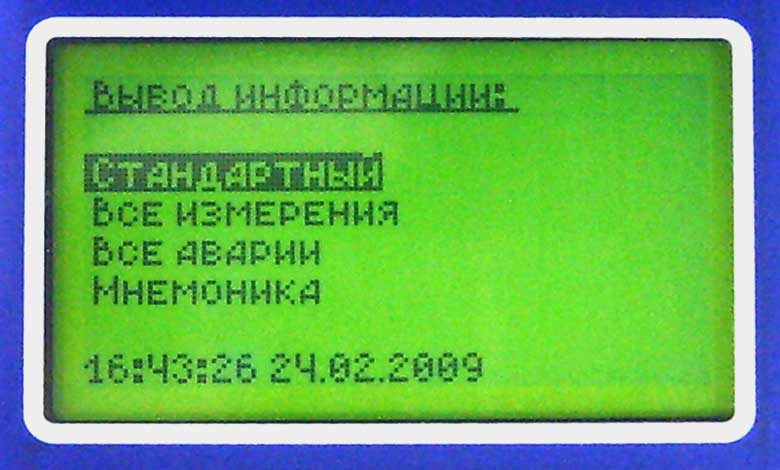

Меню на русском языке

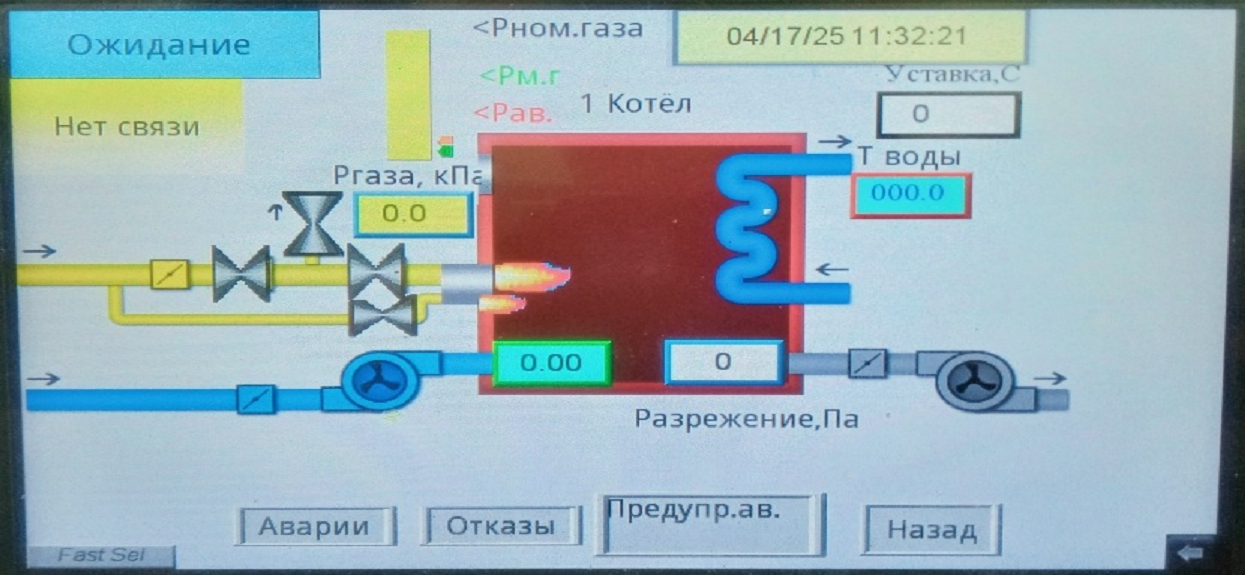

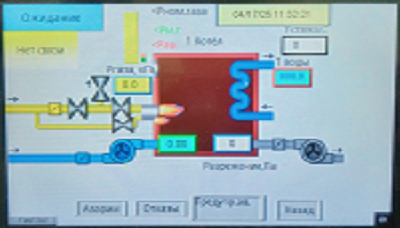

Пример мнемосхемы
водогрейного котла



Пример мнемосхемы
парового котла



Также

Расшифровка номера версии прошивки:
А.Б.В.Г
А – вид теплоносителя:
      1. Вода (водогрейный котел)
      2. Пар (паровой котел)
      4. Печь
Б – количество горелок
В – тип горелки
      0. С наддувом
      1. Инжекционная
      2. Подовая
      3. Жидкое топливо
      4. Универсальная (газ, ж/т)
      6. Автоматизированная
      7. АПНД
Г – модификация версии

Перепрограммирование БУК-МП-11:
Инструкция по перепрограммированию блока (версия 'c') (394 кБ) *
Инструкция по перепрограммированию блока (100 кБ)
Схема кабеля для программирования блока (12 кБ)
Программа для связи БУК-МП-11 и ПК (232 кБ)
Программа для перепрограммирования БУК-МП-11 (версия 'c')(237 КБ) *
Программа для перепрограммирования БУК-МП-11 (19 МБ)

* Если версия прошивки Вашего блока заканчиавется буквой 'с', то Вам нужно скачать программу для программирования и инструкцию для плат версии 'c'.

Перепрограммирование производится через COM-port компьютера. При отсутствии COM-port'а, перепрограммирование можно осуществить при помощи переходника с USB на COM-port, который Вы можете приобрести у нас.

Для получения новой прошивки для Вашего блока пишите нам на почту arsenal@arsenal74.ru. В письме необходимо указать текущую версию прошивки.

Ниже представлены основные версии нашего продукта. Также вы можете заказать другую версию.
Версия Описание Т.О. Обвязки
ВОДОГРЕЙНЫЙ
1.1.0.54 Водогрейный одногорелочный (горелка с наддувом, инжекционная)
1.1.2.0 Водогрейный одногорелочный (горелка АПНД)
1.1.4.10 Водогрейный одногорелочный (универсальная горелка - газ, ж/т)
1.1.6.16 Водогрейный одногорелочный (автоматизированная горелка)
1.2.0.23 Водогрейный двухгорелочный (горелка с наддувом)
1.3.1.4 Водогрейный трехгорелочный (инжекционная горелка)
1.4.2.13 Водогрейный четырехгорелочный (подовые горелки)
ПАРОВОЙ
2.1.0.23 Паровой одногорелочный (горелка с наддувом)
2.1.6.4 Паровой одногорелочный (автоматизированная горелка)
2.2.0.22 Паровой двухгорелочный (горелка с наддувом)
2.2.1.2 Паровой двухгорелочный (инжекционная горелка)
ПЕЧЬ
4.1.1.0 Печь (горелка с наддувом)
4.6.0.6 Шестигорелочная печь (горелки с наддувом)
ОБЩЕКОТЕЛЬНЫЙ
ОК-7.1 Общекотельный



Применение энергосберегающих средств регулирования.

Тягодутьевые машины потребляют около 60% электроэнергии собственных нужд котельных цехов. Поэтому регулирование их режимных параметров оказывает существенное влияние на мощность и экономичность работы котельных установок. Обычно производительность вентилятора изменяется установкой шибера на выходе. Выходные шиберы воздействуют на характеристику системы, уменьшая или увеличивая сопротивление потоку воздуха. Двигатель же все это время продолжает работать в номинальном режиме.
Применение преобразователя частоты (ПЧ) имеет ряд преимуществ:

  • Регулирование скорости вращения от "0" до номинальной и выше номинальной;
  • Плавный разгон и торможение;
  • Ограничение тока на уровне номинального в пусковых, рабочих и аварийных режимах;
  • Увеличение срока службы механической и электрической частей оборудования;
  • Высвобождение части оборудования (заслонок, МЭО).

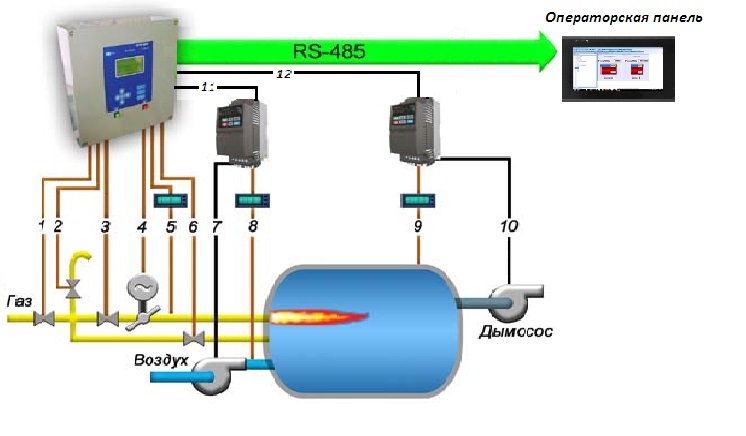

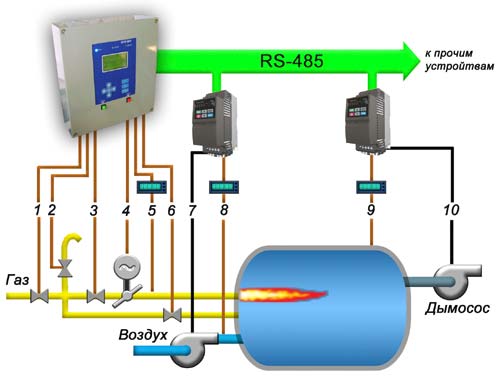

Приминения частотных преобразователей совместо с БУК-МП-11 для регулирования разрежения и давления воздуха

Цифрами на рисунке обозначены:
1) Управление отсечным клапаном;
2) Управление клапаном безопасности;
3) Управление рабочим клапаном горелки;
4) Управление МЭО заслонки газа;
5) Измерение давления газа;
6) Управление клапаном запальника;
7) Управление приводом вентилятора;
8) Измерение давления воздуха (ОС ПЧ по воздуху);
9) Измерение разрежения (ОС ПЧ по разрежению);
10) Управление приводом дымососа;
11-12) Токовые выходы 4-20 мА;

Использование частотно-регулируемых приводов позволяет решать задачу согласования режимных параметров и энергопотребления тягодутьевых механизмов с изменяющимся характером нагрузки котлов.

Основным назначением тягодутьевых механизмов является поддержание оптимального режима горения в топке котла (печи). Под понятием оптимального режима здесь подразумевается поддержание оптимального соотношения "топливо-воздух" и создание наиболее благоприятных условий для полного сгорания топлива. Для выполнения этого условия необходимо с одной стороны подать нужное количество воздуха в топку - с другой с заданной интенсивностью извлекать из неё продукты горения.

Применение преобразователей частоты (ПЧ) для управления вентилятором подачи воздуха в топку, а так же вентилятором дымососа позволяет не только эффективно решать эту задачу, но и автоматизировать этот процесс наиболее полно и эффективно.

Поскольку график нагрузки отопительной котельной достаточно неравномерный, уменьшение производительности, как вентилятора, так и дымососа позволит сэкономить до 70% электроэнергии, идущей на приведение в действие этих механизмов.

На рисунке приведена упрощенная схема газовой обвязки котла с применением частотных преобразователей для управления дутьевым вентилятором (7) и дымососом (10). Регулировка давления воздуха/ разрежения осуществляется частотным преобразователем по встроенному ПИД закону. Величину давления воздуха/ разрежения для разных режимов работы котла (печи) ПЧ получает от блока управления БУК-МП-11 через RS-485 интерфейс. Обратной связью для ПЧ служит выходной токовый сигнал 4-20 мА от датчиков давления/ разрежения (8,9). При такой системе управления блоку управления нет необходимости измерять регулируемые параметры, так как все регулировки выполняют преобразователи частоты. Величины регулируемых с помощью ПЧ парметров (давление воздуха/ разрежения) блок БУК-МП-11 считывает через RS-485 интерфейс из внутренних регистров ПЧ.

По заявке покупателя в комплект поставки могут входить:

  • устройство контроля пламени (на основе фоторезистора, контрольного электрода или ультрафиолетового датчика);
  • высоковольтное устройство розжига;
  • датчики напора;
  • датчики тяги;
  • термодатчики;
  • фотодатчики;
  • манометры;
